SN65HVD230DR,TI, Микросхема приемопередатчика CAN
SN65HVD230DR представляет собой высокопроизводительный приемопередатчик для сетей CAN, который активно используется в автомобильной электронике, промышленной автоматизации и IoT-устройствах. Он поддерживает передачу данных на скоростях до 1 Мбит/с, обеспечивает защиту от статического электричества до 16 кВ и отличается низким энергопотреблением. Эта микросхема позволяет организовать надежную связь между устройствами, поддерживающими CAN-шину, и соответствует стандарту ISO 11898-2. Благодаря компактному корпусу и устойчивости к электромагнитным помехам, SN65HVD230DR стал популярным выбором среди инженеров и разработчиков.
Основные Выводы
SN65HVD230DR поддерживает скорость передачи данных до 1 Мбит/с, что обеспечивает быструю и надежную связь между устройствами.
Микросхема работает в широком диапазоне температур от -40°C до +125°C, что делает её идеальной для использования в сложных условиях.
Низкое энергопотребление в режиме ожидания (370 мкА) позволяет эффективно использовать энергию в устройствах с ограниченными ресурсами.
SN65HVD230DR защищена от статического электричества до ±16 кВ, что обеспечивает надежность работы в условиях электромагнитных помех.
Компактный корпус SOIC-8 упрощает интеграцию микросхемы в малогабаритные устройства, сохраняя высокую производительность.
Основные характеристики SN65HVD230DR
Технические параметры SN65HVD230DR
Напряжение питания и энергопотребление
SN65HVD230DR работает при напряжении питания 3.3 В, что делает его совместимым с большинством современных микроконтроллеров. Низкое энергопотребление обеспечивает эффективное использование энергии, особенно в устройствах с ограниченными ресурсами. В режиме ожидания микросхема потребляет всего 370 мкА, что снижает нагрузку на систему питания.
Скорость передачи данных до 1 Мбит/с
Микросхема поддерживает передачу данных на скоростях до 1 Мбит/с, что соответствует требованиям большинства CAN-сетей. Высокая скорость передачи данных позволяет использовать SN65HVD230DR в приложениях, где требуется быстрая и надежная связь между устройствами.
Диапазон рабочих температур от -40 до 125°C
SN65HVD230DR демонстрирует стабильную работу в широком диапазоне температур от -40°C до +125°C. Это делает микросхему подходящей для использования в экстремальных условиях, включая автомобильные и промышленные приложения.
Параметр | Значение |
|---|---|
Скорость передачи данных | до 1 Мбит/с |
Напряжение питания | 3.3 В |
Рабочая температура | от -40°C до +125°C |
Защита от статического электричества | ±16 кВ HBM |
Особенности конструкции и надежность

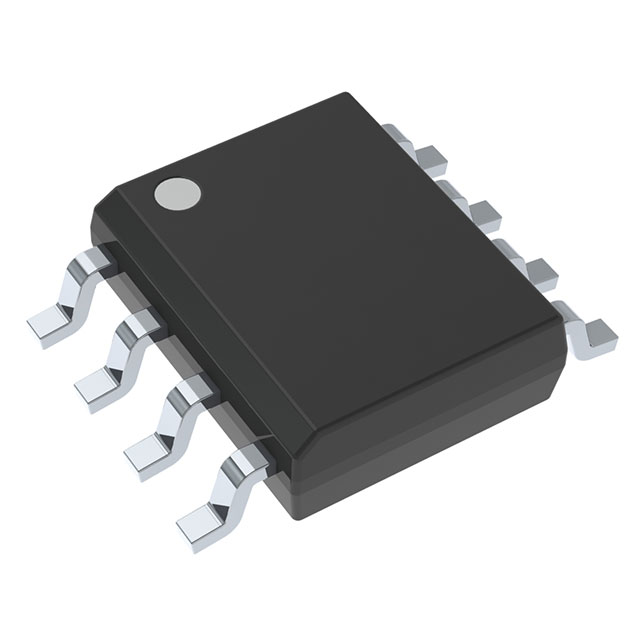

Компактный корпус SOIC-8
SN65HVD230DR поставляется в компактном корпусе SOIC-8, который упрощает интеграцию в устройства с ограниченным пространством. Такой форм-фактор позволяет инженерам использовать микросхему в малогабаритных устройствах, сохраняя при этом высокую производительность.
Защита от электромагнитных помех и ESD до 16 кВ
Микросхема оснащена защитой от электростатического разряда (ESD) до ±16 кВ, что обеспечивает надежность работы в условиях повышенных электромагнитных помех. Дополнительная многоуровневая защита от перенапряжения и короткого замыкания на линии делает SN65HVD230DR устойчивой к внешним воздействиям.
Основные конструктивные особенности:
Однополярное питание низким напряжением.
Защита контактов от статического электричества до 16 кВ.
Низкое энергопотребление.
Многоуровневая защита от перенапряжения и короткого замыкания.
Особенность | Описание |
|---|---|
Защита от статического электричества | Защитный вывод от ЭСР превышает ±16 кВ HBM |
Рабочая температура | Диапазон рабочей температуры от -40°C до 125°C |
Защита от перегрева | Многоуровневая защита от перенапряжения |
Энергопотребление | Типичное значение тока в режиме ожидания 370 мкА |
Подключение | Высокий входной импеданс для подключения до 120 узлов |
Совместимость и стандарты
Поддержка CAN 2.0A и CAN 2.0B
SN65HVD230DR поддерживает оба стандарта CAN 2.0A и CAN 2.0B, что делает его универсальным решением для различных приложений. Эта совместимость позволяет использовать микросхему в системах с разными требованиями к протоколу передачи данных.
Соответствие стандарту ISO 11898
Микросхема полностью соответствует стандарту ISO 11898-2, который определяет физический уровень связи для CAN-сетей. Это гарантирует стабильную работу устройства в любых CAN-сетях, включая автомобильные и промышленные системы.
Дополнительные преимущества:
Упрощённый режим питания с использованием одного напряжения 3.3 В.
Возможность работы в приложениях, соответствующих стандартам ISO 11898.
Преимущества SN65HVD230DR
Энергоэффективность и компактность
Низкое энергопотребление
SN65HVD230DR демонстрирует высокую энергоэффективность благодаря низкому энергопотреблению. В режиме ожидания микросхема потребляет всего 370 мкА, что снижает нагрузку на систему питания. Это особенно важно для устройств с ограниченными ресурсами, таких как IoT-устройства и портативная электроника.
Параметр | Значение |
|---|---|
Напряжение питания | 3…3.6В |
Ток на проводниках CAN-шины | -40…48мА |
Скорость обмена | до 1Мб/с |
Типичное значение тока в режиме ожидания | 370мкА |
Защита от статического электричества | до 16кВ |
Корпус | SOP-8 |
Удобство интеграции в малогабаритные устройства
Компактные размеры SN65HVD230DR (4 × 3 × 2 мм) и корпус SOP-8 делают его идеальным для интеграции в устройства с ограниченным пространством. Однополярное питание низким напряжением упрощает проектирование схем, а защита от статического электричества до 16 кВ обеспечивает надежность в условиях повышенных помех.
Надежность в сложных условиях
Устойчивость к шумам
SN65HVD230DR обеспечивает стабильную работу даже в условиях сильных электромагнитных помех. Защита от статического электричества до ±16 кВ, широкий диапазон работы в синфазном режиме и отказобезопасная конструкция делают микросхему устойчивой к шумам.
Основные преимущества:
Защита от перегрева.
Защита от потери заземления.
Включение и отключение без глитчей.
Долговечность в промышленных и автомобильных условиях
Микросхема разработана для работы в суровых условиях. Широкий диапазон рабочих температур от -40°C до 85°C и многоуровневая защита от перенапряжения обеспечивают долговечность. Это делает SN65HVD230DR подходящим для автомобильных и промышленных приложений.
Преимущество | Описание |
|---|---|
Защита от статического электричества | Защита контактов до 16кВ |
Низкое энергопотребление | Эффективное использование энергии |
Многоуровневая защита от перенапряжения | Защита от перенапряжения и короткого замыкания |
Защита от перегрева | Обеспечивает надежность в суровых условиях |
Широкий диапазон рабочей температуры | От -40°C до 85°C |
Доступность и экономичность
Конкурентная цена
SN65HVD230DR предлагает отличное соотношение цены и качества. Его стоимость варьируется от 24 до 56 рублей в зависимости от поставщика, что делает его доступным для широкого круга разработчиков.
Поставщик | Цена (₽) |
|---|---|
ЗУМ-СМДРоссия | 24 |
AkcelВесь мир | от 34 |
AllelcoВесь мир | 38 |
ЧипСитиРоссия | 56 |
Широкая доступность у авторизованных дистрибьюторов
Микросхема доступна у множества авторизованных дистрибьюторов, что упрощает её приобретение. Низкое энергопотребление, защита от статического электричества и однополярное питание делают её экономичным и надежным выбором для различных приложений.
Примеры применения SN65HVD230DR
Промышленные системы автоматизации
Управление производственными процессами
SN65HVD230DR активно используется в системах управления производственными процессами. Его высокая скорость передачи данных и поддержка протокола CAN позволяют эффективно координировать работу различных узлов. Например, микросхема применяется для тестирования электрического уровня с использованием CAN-арбитража. Она также используется для оценки систем CAN-трансиверов, что упрощает настройку и диагностику промышленных сетей.
Параметры | Значения |
|---|---|
Основные особенности | Высокая скорость, Vref пин |
Рабочий диапазон температур | от -40 до 85°C |
Протоколы | CAN |
Напряжение питания | 3.0 до 3.6 В |
Применение в робототехнике
SN65HVD230DR обеспечивает надежную связь между компонентами робототехнических систем. Она используется для организации собственной сети, что позволяет роботам обмениваться данными в реальном времени. Благодаря защите от электромагнитных помех и статического электричества, микросхема демонстрирует стабильную работу даже в сложных условиях.
Автомобильные сети
Диагностика и управление модулями
SN65HVD230DR широко применяется в автомобильной электронике. Она поддерживает диагностику и управление модулями, такими как системы ABS и подушки безопасности. Защита от статического электричества до 16 кВ и низкое энергопотребление делают её идеальным выбором для автомобильных сетей.
Преимущества использования в автомобилях:
Работа на скоростях до 1 Мбит/с.
Однополярное питание низким напряжением.
Многоуровневая защита от перенапряжения и короткого замыкания.
Взаимодействие между электронными блоками
SN65HVD230DR обеспечивает связь между электронными блоками управления (ECU) в автомобилях. Высокий входной импеданс позволяет подключать до 120 узлов на одну шину, что упрощает проектирование сложных сетей. Диапазон рабочих температур от -40°C до 85°C гарантирует надежность в любых климатических условиях.
Умные устройства и IoT
Интеграция с ESP32
SN65HVD230DR легко интегрируется с ESP32, что делает её популярным выбором для IoT-устройств. ESP32-WROOM-32 с двухъядерным процессором на 240 МГц и поддержкой WiFi и Bluetooth расширяет возможности микросхемы. Через SN65HVD230DR можно организовать CAN-шину для связи между устройствами.
Преимущество | Описание |
|---|---|
Связь по CAN-шине | Организация обмена данными между устройствами. |
Дальность передачи | CAN обеспечивает большую дальность передачи. |
Удобство подключения | Поддержка GPIO, SPI, I2C через ESP32. |
Использование в умных домах
SN65HVD230DR применяется в умных домах для управления освещением, климатическими системами и безопасностью. Она поддерживает подключение до 120 узлов, что позволяет объединить множество устройств в единую сеть. Защита от перегрева и перенапряжения обеспечивает долговечность и надежность системы.
Практические советы по работе с SN65HVD230DR
Выбор и покупка SN65HVD230DR
Проверка подлинности у дистрибьюторов
При выборе SN65HVD230DR важно убедиться в подлинности микросхемы. Для этого рекомендуется:
Проверить, соответствует ли продукт стандарту ISO-11898, который гарантирует совместимость с CAN-сетями.
Изучить даташит, чтобы убедиться в наличии всех заявленных характеристик, таких как защита от перегрева и перенапряжения.
Оценить качество продукта через анализ сетевых ошибок при различных условиях, например, при изменении длины шины или скорости передачи данных.
Рекомендации по выбору подходящей модели
При выборе модели SN65HVD230DR следует учитывать ключевые параметры:
Параметр | Значение |
|---|---|
Напряжение питания | 3…3.6 В |
Скорость передачи данных | до 1 Мбит/с |
Рабочая температура | от -40°C до +85°C |
Корпус | SOIC-8 |
Защитные функции | Защита от перегрева, перенапряжения, кросс-провода |
Эти параметры помогут выбрать модель, которая соответствует требованиям конкретного проекта.
Подключение и настройка
Схема подключения к микроконтроллеру
SN65HVD230DR легко подключается к микроконтроллерам благодаря стандартному интерфейсу CAN. Основные параметры подключения:
Параметр | Значение |
|---|---|
Тип | CAN приемопередатчик |
Количество драйверов/приемников | 1/1 |
Режим работы | Полудуплекс |
Напряжение питания, В | 3…3.6 |
Рабочая температура, °C | -40…+85 |
Корпус | SOIC-8 |
Для корректной работы необходимо подключить выводы CANH и CANL к шине CAN, а также настроить резисторы терминатора в соответствии с длиной шины.
Настройка параметров CAN-сети
После подключения важно настроить параметры CAN-сети. Это включает:
Установку скорости передачи данных (до 1 Мбит/с).
Настройку фильтров для обработки сообщений.
Проверку согласования сопротивлений на концах шины для минимизации отражений сигнала.
Устранение неполадок
Диагностика ошибок связи
Для диагностики ошибок связи с использованием SN65HVD230DR рекомендуется:
Метод диагностики | Описание |
|---|---|
Тестирование на соответствие ISO-11898 | Анализ сетевых ошибок при изменении длины шины, скорости сигнализации и нагрузки сети. |
Эти методы помогут выявить и устранить проблемы, связанные с настройкой или подключением.
Проверка совместимости с другими компонентами
Для обеспечения стабильной работы системы необходимо проверить совместимость SN65HVD230DR с другими компонентами. Это включает:
Анализ напряжения питания и уровня сигналов.
Проверку соответствия стандартам CAN 2.0A или CAN 2.0B.
Тестирование работы в условиях реальной нагрузки.
Эти шаги помогут избежать сбоев и обеспечить надежную работу сети.
SN65HVD230DR демонстрирует высокую производительность и надежность в сетях CAN. Микросхема поддерживает скорость передачи данных до 1 Мбит/с, работает в диапазоне температур от -40°C до 85°C и обеспечивает защиту от статического электричества до ±16 кВ. Она соответствует стандарту ISO 11898-2, что гарантирует совместимость с различными системами.
Характеристика | Значение |
|---|---|
Скорость передачи данных | до 1 Мбит/с |
Защита от статического электричества | до ±16 кВ |
Рабочая температура | от -40°C до 85°C |
Напряжение питания | 3.3 В |
Энергопотребление | низкое |
Эта микросхема подходит для автомобильной электроники, IoT и промышленной автоматизации. Инженеры и разработчики найдут SN65HVD230DR полезным решением для создания надежных и энергоэффективных систем.
FAQ
Что такое SN65HVD230DR?
SN65HVD230DR — это микросхема приемопередатчика CAN, которая поддерживает высокоскоростную передачу данных до 1 Мбит/с. Она используется для обеспечения надежной связи между устройствами в автомобильной электронике, промышленной автоматизации и IoT-системах.
Какие стандарты поддерживает SN65HVD230DR?
SN65HVD230DR полностью соответствует стандарту ISO 11898-2. Она также поддерживает протоколы CAN 2.0A и CAN 2.0B, что делает её универсальным решением для различных приложений.
В каких условиях можно использовать SN65HVD230DR?
SN65HVD230DR работает в диапазоне температур от -40°C до +125°C. Это позволяет использовать её в экстремальных условиях, включая автомобильные и промышленные среды.
Как подключить SN65HVD230DR к микроконтроллеру?
Для подключения SN65HVD230DR к микроконтроллеру необходимо соединить выводы CANH и CANL с шиной CAN. Также важно настроить резисторы терминатора в зависимости от длины шины.
Какие преимущества у SN65HVD230DR?
SN65HVD230DR отличается низким энергопотреблением, защитой от статического электричества до ±16 кВ и компактным корпусом SOIC-8. Эти характеристики делают её идеальной для малогабаритных устройств и систем с ограниченными ресурсами.
