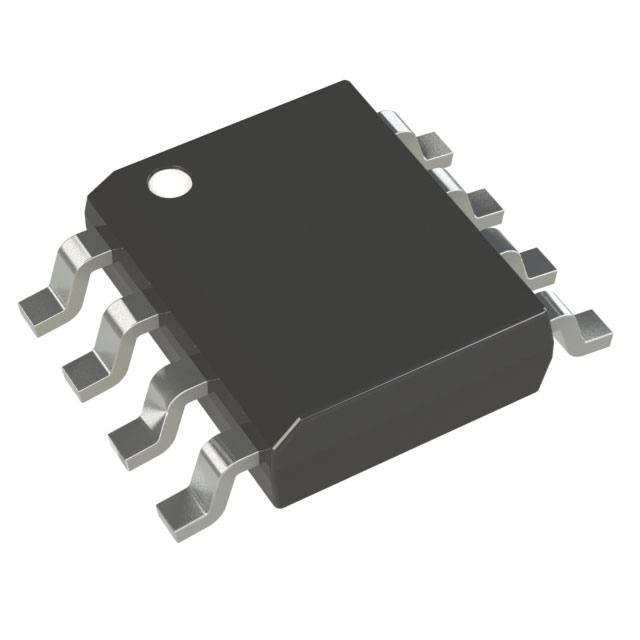

MC34063ADR2G,ONSEMI,ИС управления питанием DC-DC преобразователя
MC34063ADR2G — это интегральная схема, разработанная для управления питанием в электронных устройствах. Она выполняет ключевую функцию преобразования напряжения, обеспечивая стабильную работу систем. Производитель ONSEMI создал эту микросхему для использования в DC-DC преобразователях, которые находят применение в различных областях, включая бытовую электронику, промышленные устройства и автомобильные системы. Благодаря своей универсальности и надежности, MC34063ADR2G стала популярным выбором среди инженеров и разработчиков.
Основные Выводы
MC34063ADR2G поддерживает широкий диапазон входного напряжения от 3 В до 40 В, что делает её универсальным решением для различных приложений.
Высокий коэффициент полезного действия (КПД) микросхемы позволяет минимизировать потери энергии и снизить нагрев компонентов.
Встроенные функции защиты, такие как ограничение тока и термозащита, обеспечивают надежность и долговечность работы MC34063ADR2G.
Компактные размеры микросхемы позволяют использовать её в устройствах с ограниченным пространством, что особенно важно для портативной электроники.
MC34063ADR2G доступна по экономичной цене, что делает её привлекательной для массового производства и использования в устройствах с батарейным питанием.
Микросхема может работать в трех режимах: понижающем, повышающем и инвертирующем, что расширяет её применение в различных системах.
Правильный выбор компонентов, таких как конденсаторы и индуктивности, критически важен для стабильной работы схемы с MC34063ADR2G.
Основные характеристики MC34063ADR2G
Диапазон входного напряжения и выходной ток
MC34063ADR2G поддерживает широкий диапазон входного напряжения от 3 В до 40 В. Это позволяет использовать микросхему в различных приложениях, включая устройства с батарейным питанием и системы с нестабильным источником энергии. Максимальный выходной ток достигает 1.5 А, что делает компонент подходящим для питания как маломощных, так и среднепотребляющих устройств. Благодаря этим характеристикам, инженеры могут проектировать надежные и эффективные схемы преобразования напряжения.
КПД и выходная мощность
Коэффициент полезного действия (КПД) MC34063ADR2G достигает высоких значений при правильной настройке схемы. Это позволяет минимизировать потери энергии и снизить нагрев компонентов. Выходная мощность зависит от конфигурации схемы и может быть адаптирована под конкретные требования. Например, в понижающем режиме микросхема обеспечивает стабильное питание для устройств с низким энергопотреблением, сохраняя высокий КПД.
Особенности схемотехники и встроенные функции защиты
MC34063ADR2G оснащена встроенными функциями защиты, которые повышают надежность работы. Среди них защита от перегрузки по току, ограничение напряжения и термозащита. Эти функции предотвращают повреждение как самой микросхемы, так и подключенных компонентов. Удобная схемотехника позволяет легко интегрировать компонент в проекты, обеспечивая гибкость при проектировании. Кроме того, микросхема поддерживает работу в трех режимах: понижающем, повышающем и инвертирующем, что делает ее универсальным решением для различных задач.
Преимущества использования MC34063ADR2G
Надежность и долговечность
MC34063ADR2G демонстрирует высокую надежность благодаря встроенным функциям защиты. Эти функции предотвращают перегрев, перегрузку по току и скачки напряжения, что особенно важно для стабильной работы в сложных условиях. Инженеры отмечают долговечность микросхемы, которая сохраняет свои характеристики даже при длительном использовании. Производитель ONSEMI уделяет особое внимание качеству компонентов, что делает MC34063ADR2G идеальным выбором для проектов, требующих устойчивости и надежности.
"Надежность компонентов играет ключевую роль в создании эффективных систем управления питанием," — утверждают специалисты в области электроники.
Компактность и универсальность
Компактные размеры MC34063ADR2G позволяют использовать её в устройствах с ограниченным пространством. Это особенно актуально для портативной электроники и автомобильных систем, где каждый миллиметр имеет значение. Универсальность микросхемы проявляется в её способности работать в трёх режимах: понижающем, повышающем и инвертирующем. Это делает её подходящей для широкого спектра приложений, от бытовых приборов до промышленных установок.
Примеры применения:
Питание светодиодных систем.
Зарядные устройства для аккумуляторов.
Стабилизаторы напряжения в автомобильной электронике.
Экономичность и доступность
MC34063ADR2G отличается доступной ценой, что делает её привлекательной для массового производства. Экономичность микросхемы проявляется не только в её стоимости, но и в способности минимизировать энергопотери. Высокий КПД снижает затраты на охлаждение и энергопотребление, что особенно важно для устройств с батарейным питанием. Кроме того, широкая доступность MC34063ADR2G на рынке упрощает её закупку для различных проектов.
"Экономичность и доступность компонентов — важные факторы при выборе решений для управления питанием," — отмечают разработчики.
Применение MC34063ADR2G в DC-DC преобразователях
Понижающие преобразователи
MC34063ADR2G активно используется в понижающих преобразователях, где требуется преобразование высокого входного напряжения в более низкое выходное. Этот режим особенно полезен для питания устройств, работающих от нестабильных источников энергии, таких как автомобильные аккумуляторы или солнечные панели. Например, микросхема может стабилизировать напряжение для питания светодиодов или микроконтроллеров.
Процесс проектирования понижающего преобразователя с MC34063ADR2G включает выбор подходящих компонентов, таких как индуктивности и конденсаторы, для обеспечения стабильной работы. Встроенные функции защиты, такие как ограничение тока и термозащита, предотвращают повреждение схемы при перегрузках. Это делает MC34063ADR2G надежным решением для создания компактных и эффективных источников питания.
Повышающие преобразователи
В режиме повышающего преобразователя MC34063ADR2G преобразует низкое входное напряжение в более высокое выходное. Этот режим часто применяется в устройствах с батарейным питанием, где требуется увеличить напряжение для питания компонентов с более высоким энергопотреблением. Например, микросхема может использоваться для питания дисплеев или зарядки аккумуляторов.
Инженеры ценят MC34063ADR2G за её способность работать с широким диапазоном входных напряжений, что упрощает интеграцию в различные проекты. Простота настройки схемы позволяет адаптировать её под конкретные требования, обеспечивая стабильное выходное напряжение даже при изменении нагрузки.
Инвертирующие преобразователи
MC34063ADR2G также поддерживает работу в инвертирующем режиме, где входное напряжение преобразуется в отрицательное выходное. Этот режим востребован в приложениях, где требуется двухполярное питание, например, в операционных усилителях или аудиоустройствах.
Проектирование инвертирующего преобразователя с MC34063ADR2G требует точного расчета параметров схемы для достижения оптимальной производительности. Встроенные функции защиты обеспечивают стабильную работу даже в сложных условиях. Компактные размеры микросхемы позволяют использовать её в устройствах с ограниченным пространством, таких как портативная электроника.
"MC34063ADR2G предоставляет инженерам универсальное решение для создания различных типов DC-DC преобразователей," — отмечают специалисты в области электроники.
Практические советы по проектированию с MC34063ADR2G
Выбор компонентов (конденсаторы, индуктивности, диоды)
При проектировании схемы с использованием MC34063ADR2G важно правильно подобрать компоненты. Конденсаторы играют ключевую роль в стабилизации напряжения и фильтрации помех. Для входного и выходного конденсаторов рекомендуется использовать электролитические или танталовые конденсаторы с низким эквивалентным последовательным сопротивлением (ESR). Это улучшает стабильность работы схемы и снижает уровень шумов.
Индуктивность определяет параметры преобразователя, такие как частота переключения и уровень пульсаций тока. Для MC34063ADR2G подходят индуктивности с ферритовым сердечником, которые обеспечивают минимальные потери энергии. Значение индуктивности выбирается в зависимости от режима работы схемы (понижающий, повышающий или инвертирующий).
Диоды в схеме должны быть быстрыми и с низким падением напряжения. Шоттки-диоды являются оптимальным выбором благодаря их высокой эффективности и низким потерям. Например, для большинства приложений подойдут диоды с током, превышающим максимальный выходной ток схемы.
Расчет параметров схемы
Точный расчет параметров схемы обеспечивает стабильную работу MC34063ADR2G. Для начала необходимо определить входное и выходное напряжения, а также требуемый выходной ток. Эти данные помогут рассчитать значение индуктивности, емкости конденсаторов и параметры резисторов.
Формулы, приведенные в технической документации, позволяют рассчитать частоту переключения, коэффициент заполнения импульсов и другие параметры. Например, для расчета индуктивности используется формула:
L = (Vin - Vout) * D / (f * ΔI)
где:
Vin — входное напряжение,
Vout — выходное напряжение,
D — коэффициент заполнения,
f — частота переключения,
ΔI — пульсации тока.
После расчета параметров рекомендуется проверить их соответствие реальным условиям работы схемы. Это можно сделать с помощью симуляции или тестирования прототипа.
Типичные ошибки и их предотвращение
При проектировании схемы с MC34063ADR2G часто допускаются ошибки, которые могут привести к нестабильной работе или повреждению компонентов. Одной из распространенных ошибок является неправильный выбор индуктивности. Если значение индуктивности слишком низкое, это может вызвать высокие пульсации тока и перегрев компонентов. Для предотвращения этой проблемы следует строго следовать расчетным значениям.
Еще одной ошибкой является использование конденсаторов с высоким ESR. Это может привести к нестабильности выходного напряжения и увеличению уровня шумов. Рекомендуется выбирать конденсаторы с низким ESR и проверять их характеристики перед установкой.
Неправильное подключение диодов также может стать причиной сбоев. Диоды должны быть установлены в правильной полярности, иначе схема не будет работать. Перед запуском схемы необходимо проверить все соединения и убедиться в правильности монтажа.
"Тщательное проектирование и проверка параметров схемы — залог успешной работы MC34063ADR2G," — подчеркивают специалисты.
Примеры реальных применений MC34063ADR2G
Использование в бытовой электронике
MC34063ADR2G активно применяется в бытовой электронике благодаря своей универсальности и компактности. Она часто используется для создания зарядных устройств, стабилизаторов напряжения и источников питания для маломощных устройств. Например, инженеры применяют эту микросхему для зарядки мобильных телефонов в автомобилях. В одном из проектов MC34063ADR2G успешно понижала напряжение с 13,5 В до 4,3 В при токе 1 А, обеспечивая стабильную зарядку телефона.
Эта микросхема также находит применение в светодиодных системах освещения. Она обеспечивает стабильное питание светодиодов, предотвращая их мерцание и продлевая срок службы. Простота настройки схемы позволяет адаптировать её под различные требования, что делает её идеальным выбором для бытовых устройств.
Применение в промышленных системах
В промышленных системах MC34063ADR2G используется для создания надежных и эффективных источников питания. Её способность работать с широким диапазоном входных напряжений делает её подходящей для оборудования, работающего в сложных условиях. Например, микросхема может преобразовывать нестабильное напряжение в стабильное, обеспечивая питание для датчиков, контроллеров и других компонентов.
Инженеры ценят встроенные функции защиты MC34063ADR2G, такие как ограничение тока и термозащита. Эти функции предотвращают повреждение оборудования при перегрузках или скачках напряжения. Компактные размеры микросхемы позволяют использовать её в устройствах с ограниченным пространством, таких как портативные измерительные приборы или системы автоматизации.
"MC34063ADR2G обеспечивает стабильное питание даже в условиях нестабильного входного напряжения," — отмечают специалисты в области промышленной электроники.
Роль в автомобильной электронике
В автомобильной электронике MC34063ADR2G играет важную роль, обеспечивая питание для различных систем. Она используется для стабилизации напряжения в автомобильных аккумуляторах, питания светодиодов, зарядки мобильных устройств и работы мультимедийных систем. В одном из случаев инженеры использовали эту микросхему для получения 40 В, что позволило запитать компоненты с высоким энергопотреблением.
Автомобильные системы часто сталкиваются с перепадами напряжения, особенно при запуске двигателя. MC34063ADR2G справляется с этими задачами благодаря встроенным функциям защиты и высокой эффективности. Её универсальность позволяет использовать её как в понижающем, так и в повышающем режиме, что делает её незаменимой для автомобильных приложений.
"MC34063ADR2G помогает создавать надежные и компактные решения для автомобильной электроники," — утверждают разработчики.
MC34063ADR2G демонстрирует сочетание надежности, универсальности и экономичности, что делает её идеальным выбором для систем управления питанием. Она обеспечивает стабильную работу в различных режимах, включая понижающий, повышающий и инвертирующий преобразователи. Производитель ON Semiconductor гарантирует высокое качество и долговечность микросхемы.
Для более глубокого понимания возможностей MC34063ADR2G рекомендуется изучить её техническую документацию. Это поможет инженерам эффективно использовать её в своих проектах, создавая компактные и эффективные решения для управления питанием.
FAQ
Что такое MC34063ADR2G?
MC34063ADR2G — это интегральная схема, разработанная для управления питанием в электронных устройствах. Она выполняет функции преобразования напряжения и поддерживает работу в трех режимах: понижающем, повышающем и инвертирующем. Производитель этой микросхемы — компания ONSEMI.
Какой диапазон входного напряжения поддерживает MC34063ADR2G?
MC34063ADR2G поддерживает широкий диапазон входного напряжения от 3 В до 40 В. Это делает её подходящей для использования в устройствах с батарейным питанием и системах с нестабильным источником энергии.
Какой максимальный выходной ток может обеспечить MC34063ADR2G?
Максимальный выходной ток MC34063ADR2G достигает 1.5 А. Это позволяет использовать её для питания как маломощных, так и среднепотребляющих устройств.
Какие встроенные функции защиты имеются у MC34063ADR2G?
MC34063ADR2G оснащена встроенными функциями защиты, такими как ограничение тока, защита от перегрузки и термозащита. Эти функции предотвращают повреждение микросхемы и подключенных компонентов при перегрузках или скачках напряжения.
Где можно найти техническую документацию на MC34063ADR2G?
Техническая документация (даташит) для MC34063ADR2G доступна на сайте производителя. Ознакомиться с ней можно по следующей ссылке: onsemi MC34063ADR2G.
В каких приложениях чаще всего используется MC34063ADR2G?
MC34063ADR2G активно применяется в бытовой электронике, промышленных системах и автомобильной электронике. Она используется для создания зарядных устройств, стабилизаторов напряжения, светодиодных систем освещения и других источников питания.
Какие компоненты лучше всего подходят для работы с MC34063ADR2G?
Для работы с MC34063ADR2G рекомендуется использовать конденсаторы с низким ESR, индуктивности с ферритовым сердечником и быстрые диоды, такие как Шоттки-диоды. Эти компоненты обеспечивают стабильную работу схемы и минимизируют потери энергии.
Как рассчитать параметры схемы для MC34063ADR2G?
Для расчета параметров схемы необходимо определить входное и выходное напряжения, а также требуемый выходной ток. Формулы для расчета индуктивности, емкости и других параметров приведены в технической документации. Например, для расчета индуктивности можно использовать формулу:
L = (Vin - Vout) * D / (f * ΔI)
Какие ошибки чаще всего допускаются при проектировании схем с MC34063ADR2G?
Наиболее распространенные ошибки включают неправильный выбор индуктивности, использование конденсаторов с высоким ESR и неправильное подключение диодов. Для предотвращения этих ошибок рекомендуется тщательно проверять параметры компонентов и следовать рекомендациям из технической документации.
Почему MC34063ADR2G считается экономичным решением?
MC34063ADR2G отличается доступной ценой и высоким КПД, что снижает энергопотери и затраты на охлаждение. Это делает её привлекательной для массового производства и использования в устройствах с батарейным питанием.
