MAX488EEPA: микросхема RS-485 с низким энергопотреблением
Микросхема преобразователя приемопередатчика RS-485 с низким энергопотреблением MAX488EEPA от компании MAXIM является надежным решением для передачи данных в системах RS-485. Она специально разработана для работы в сложных условиях эксплуатации, обеспечивая стабильность и защиту от электростатических разрядов до ±15 кВ. Одним из ключевых преимуществ MAX488EEPA является её низкое энергопотребление, что делает её идеальным выбором для энергоэффективных систем. Благодаря скорости передачи данных до 250 кбит/с и эффективной защите от электромагнитных помех, эта микросхема гарантирует высокую производительность и точность в промышленных, телекоммуникационных и встраиваемых приложениях. Более подробные технические характеристики доступны на https://www.alldatasheet.com/datasheet-pdf/view/73.
Основные Выводы
MAX488EEPA обеспечивает низкое энергопотребление, что делает её идеальным выбором для систем, работающих от батарей.
Микросхема защищена от электростатических разрядов до ±15 кВ, что гарантирует надежность в сложных условиях эксплуатации.
Скорость передачи данных до 250 кбит/с позволяет использовать MAX488EEPA в промышленных и телекоммуникационных приложениях.
Компактные размеры микросхемы упрощают интеграцию в устройства с ограниченным пространством.
При проектировании систем с MAX488EEPA важно правильно выбирать резисторы терминатора для обеспечения стабильной передачи данных.
Использование защитных компонентов и фильтров помогает минимизировать влияние электромагнитных помех на качество передачи данных.
Тестирование в реальных условиях эксплуатации позволяет выявить возможные ошибки и оптимизировать работу системы.
Основные характеристики MAX488EEPA
Технические параметры микросхемы MAX488EEPA
Микросхема преобразователя приемопередатчика RS-485 с низким энергопотреблением MAX488EEPA демонстрирует впечатляющие технические параметры. Она поддерживает скорость передачи данных до 250 кбит/с, что делает её подходящей для большинства промышленных и телекоммуникационных приложений. Уровень защиты от электростатических разрядов достигает ±15 кВ, что обеспечивает надежность работы даже в условиях сильных электромагнитных помех. Диапазон рабочих температур от -40°C до +85°C позволяет использовать микросхему в сложных климатических условиях. Питание осуществляется при напряжении от 4,75 В до 5,25 В, что соответствует стандартным требованиям для подобных устройств.
Особенности низкого энергопотребления MAX488EEPA
Одной из ключевых характеристик микросхемы преобразователя приемопередатчика RS-485 с низким энергопотреблением является её энергоэффективность. В режиме ожидания потребление тока составляет всего 1,2 мкА, что значительно снижает нагрузку на источник питания. Это особенно важно для систем, работающих от батарей, где экономия энергии играет решающую роль. В активном режиме микросхема также демонстрирует низкое энергопотребление, что способствует увеличению срока службы оборудования. Такая особенность делает MAX488EEPA идеальным выбором для встраиваемых систем и устройств с ограниченными энергетическими ресурсами.
Сравнение MAX488EEPA с аналогами
MAX488EEPA выгодно отличается от аналогичных микросхем на рынке. Её низкое энергопотребление и высокая устойчивость к электромагнитным помехам обеспечивают превосходство в энергоэффективных и промышленных приложениях. Многие аналоги не могут предложить такой же уровень защиты от электростатических разрядов, что делает MAX488EEPA более надежным выбором для сложных условий эксплуатации. Кроме того, компактные размеры микросхемы упрощают её интеграцию в различные устройства, что выгодно выделяет её среди конкурентов.
Преимущества использования MAX488EEPA
Надёжность и стабильность работы
MAX488EEPA демонстрирует высокую надёжность в работе. Её конструкция обеспечивает устойчивость к электромагнитным помехам, что особенно важно для промышленных и телекоммуникационных систем. Уровень защиты от электростатических разрядов до ±15 кВ гарантирует стабильность работы даже в сложных условиях эксплуатации. Это делает микросхему идеальным выбором для оборудования, где требуется высокая точность передачи данных. Диапазон рабочих температур от -40°C до +85°C позволяет использовать её в различных климатических условиях, что подтверждает её универсальность.
Энергоэффективность микросхемы MAXIM
Микросхема преобразователя приемопередатчика RS-485 с низким энергопотреблением от компании MAXIM отличается выдающейся энергоэффективностью. В режиме ожидания она потребляет всего 1,2 мкА, что минимизирует нагрузку на источник питания. В активном режиме энергопотребление также остаётся низким, что способствует увеличению срока службы оборудования. Это особенно важно для встраиваемых систем и устройств, работающих от батарей. Энергоэффективность MAX488EEPA позволяет инженерам создавать более экологичные и экономичные решения.
Компактность и простота интеграции
Компактные размеры MAX488EEPA упрощают её интеграцию в различные устройства. Она легко встраивается в системы с ограниченным пространством, что делает её подходящей для встраиваемых приложений. Простота подключения и совместимость с другими компонентами ускоряют процесс проектирования. Это позволяет разработчикам сосредоточиться на создании функциональных и надёжных решений. Компактность и удобство интеграции делают MAX488EEPA универсальным выбором для широкого спектра задач.
Применение микросхемы MAX488EEPA в системах RS-485
Примеры использования в промышленной автоматизации и телекоммуникациях
Микросхема преобразователя приемопередатчика RS-485 с низким энергопотреблением широко применяется в промышленной автоматизации. Она обеспечивает надежную передачу данных между устройствами, такими как контроллеры, датчики и исполнительные механизмы. Благодаря высокой устойчивости к электромагнитным помехам, микросхема сохраняет стабильность работы даже в условиях интенсивного промышленного оборудования.
В телекоммуникациях микросхема демонстрирует свою эффективность при организации сетей передачи данных. Она используется в базовых станциях, маршрутизаторах и других устройствах, где требуется стабильная связь на больших расстояниях. Её низкое энергопотребление делает её идеальным выбором для оборудования, работающего в удаленных или труднодоступных местах, где экономия энергии имеет решающее значение.
Типовые схемы подключения MAX488EEPA
Для подключения микросхемы преобразователя приемопередатчика RS-485 с низким энергопотреблением разработчики используют стандартные схемы. Одной из таких схем является подключение с использованием резисторов терминатора, которые предотвращают отражение сигнала в линии передачи данных. Это особенно важно для длинных кабелей, где возможны потери сигнала.
Ещё один пример схемы включает использование защитных диодов для дополнительной защиты от электростатических разрядов. Такая конфигурация повышает надежность системы и продлевает срок службы оборудования. Встраивание микросхемы в многоточечные сети также осуществляется с учётом её совместимости с другими устройствами, что упрощает процесс проектирования.
Советы по проектированию с использованием MAX488EEPA
При проектировании систем с использованием микросхемы преобразователя приемопередатчика RS-485 с низким энергопотреблением инженеры должны учитывать несколько ключевых факторов. Во-первых, важно правильно выбрать резисторы терминатора для обеспечения стабильной передачи данных. Неправильный выбор может привести к искажению сигнала.
Во-вторых, необходимо учитывать рабочий температурный диапазон микросхемы. Это особенно важно для оборудования, которое эксплуатируется в экстремальных климатических условиях. Также рекомендуется использовать фильтры для минимизации электромагнитных помех, что улучшает качество передачи данных.
Наконец, разработчики должны уделять внимание размещению микросхемы на печатной плате. Компактные размеры MAX488EEPA позволяют оптимизировать пространство, но важно избегать близкого расположения к источникам сильных помех. Следование этим рекомендациям помогает создать надежные и энергоэффективные системы.
Сравнение MAX488EEPA с другими микросхемами RS-485
Преимущества MAX488EEPA перед конкурентами
Микросхема преобразователя приемопередатчика RS-485 с низким энергопотреблением MAX488EEPA выделяется на фоне конкурентов благодаря своим уникальным характеристикам. Её низкое энергопотребление делает её идеальным выбором для систем, работающих от батарей или в условиях ограниченных энергетических ресурсов. В режиме ожидания она потребляет всего 1,2 мкА, что значительно снижает нагрузку на источник питания.
Пример: Многие аналоги потребляют больше энергии даже в режиме ожидания, что увеличивает затраты на эксплуатацию и снижает эффективность системы.
MAX488EEPA также обеспечивает высокий уровень защиты от электростатических разрядов до ±15 кВ. Это преимущество особенно важно для промышленных и телекоммуникационных приложений, где электромагнитные помехи могут повлиять на стабильность работы оборудования. Конкуренты часто предлагают менее устойчивые решения, что делает MAX488EEPA более надёжным выбором.

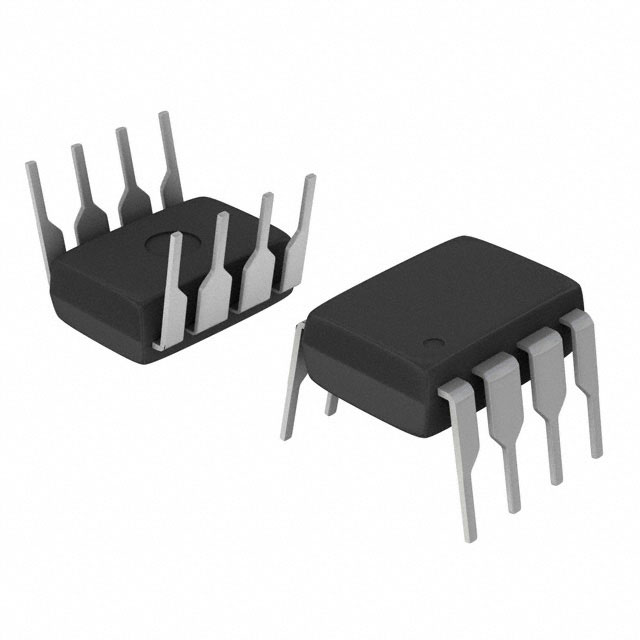

Ещё одним важным преимуществом является компактный корпус DIP-8, который упрощает интеграцию микросхемы в устройства с ограниченным пространством. Многие аналоги имеют более крупные размеры, что затрудняет их использование в компактных системах. MAX488EEPA сочетает в себе энергоэффективность, надёжность и удобство интеграции, что выгодно выделяет её среди других решений.
Области применения MAX488EEPA и других решений
MAX488EEPA находит широкое применение в различных областях благодаря своим уникальным характеристикам. В промышленной автоматизации она используется для передачи данных между контроллерами, датчиками и исполнительными механизмами. Её устойчивость к электромагнитным помехам обеспечивает стабильность работы даже в условиях интенсивного промышленного оборудования.
В телекоммуникациях микросхема демонстрирует свою эффективность при организации сетей передачи данных. Она подходит для базовых станций, маршрутизаторов и других устройств, где требуется надёжная связь на больших расстояниях. Её низкое энергопотребление делает её идеальным выбором для оборудования, работающего в удалённых местах.
Конкуренты также предлагают решения для этих областей, но часто уступают MAX488EEPA по энергоэффективности и устойчивости к помехам. Например, некоторые аналоги не обеспечивают такой высокий уровень защиты от электростатических разрядов, что ограничивает их использование в сложных условиях эксплуатации. MAX488EEPA, напротив, демонстрирует универсальность и надёжность, что делает её предпочтительным выбором для инженеров и разработчиков.
Технические аспекты интеграции MAX488EEPA
Рекомендации по проектированию схем с MAX488EEPA
Интеграция микросхемы MAX488EEPA в электронные системы требует соблюдения ряда рекомендаций. Эти рекомендации помогают обеспечить стабильную работу устройства и максимальную эффективность.
Выбор резисторов терминатора
Для корректной передачи данных в линиях RS-485 необходимо использовать резисторы терминатора. Они предотвращают отражение сигнала, особенно в длинных кабелях. Рекомендуется выбирать резисторы с номиналом, соответствующим импедансу линии передачи данных (обычно 120 Ом).Размещение микросхемы на печатной плате
Компактный корпус DIP-8 микросхемы упрощает её размещение. Однако важно избегать близкого расположения к источникам сильных электромагнитных помех. Это снижает вероятность искажения сигнала и повышает надёжность системы.Использование защитных компонентов
Для дополнительной защиты от электростатических разрядов рекомендуется включать защитные диоды. Они повышают устойчивость системы к внешним воздействиям и продлевают срок службы оборудования.Фильтрация электромагнитных помех
Для минимизации влияния электромагнитных помех следует использовать фильтры. Это улучшает качество передачи данных и снижает вероятность ошибок.
Совет: При проектировании схемы важно учитывать рабочий температурный диапазон микросхемы (-40°C до +85°C). Это гарантирует стабильную работу устройства в различных климатических условиях.
Тестирование и отладка микросхемы MAXIM
Тестирование и отладка микросхемы MAX488EEPA являются важными этапами разработки. Они позволяют выявить возможные ошибки и оптимизировать работу системы.
Проверка электрических параметров
На первом этапе необходимо проверить соответствие электрических параметров микросхемы заявленным характеристикам. Это включает измерение напряжения питания, уровня потребляемого тока и скорости передачи данных.Тестирование в реальных условиях эксплуатации
Для оценки надёжности работы микросхемы её следует тестировать в условиях, максимально приближенных к реальным. Например, в промышленных системах важно учитывать наличие электромагнитных помех и перепады температур.Анализ сигналов на линии передачи данных
Использование осциллографа помогает анализировать форму сигнала на линии RS-485. Это позволяет выявить возможные искажения и принять меры для их устранения.Оптимизация схемы подключения
На этапе отладки можно вносить изменения в схему подключения. Например, корректировать номиналы резисторов терминатора или добавлять дополнительные защитные элементы.
Примечание: Для успешной отладки рекомендуется использовать документацию на микросхему, такую как MAX488EEPA Datasheet. Она содержит подробные технические данные и примеры типовых схем.
Следование этим рекомендациям и тщательное тестирование обеспечивают надёжную работу микросхемы MAX488EEPA в любых условиях эксплуатации.
MAX488EEPA демонстрирует выдающиеся характеристики, такие как низкое энергопотребление, высокая устойчивость к помехам и защита от электростатических разрядов до ±15 кВ. Эти особенности делают её идеальным выбором для энергоэффективных систем RS-485. Микросхема обеспечивает надежную передачу данных без ошибок со скоростью до 250 кбит/с, что особенно важно для промышленных и телекоммуникационных приложений.
Совет для инженеров: Использование MAX488EEPA позволяет создавать компактные, надежные и энергоэффективные решения. Следование рекомендациям по проектированию и тестированию гарантирует стабильную работу в любых условиях эксплуатации.
