MAX3232ESE: Простой переход на RS-232
MAX3232ESE от компании MAXIM — это преобразователь уровня TTL в RS-232, который позволяет конвертировать сигналы между этими стандартами. Он идеально подходит для различных промышленных коммуникационных приложений, таких как автоматизация зданий и медицинские устройства. Переход с TTL на RS-232 необходим для обеспечения совместимости современных микроконтроллеров с устаревшими устройствами. MAX3232ESE обеспечивает надежную передачу данных в шумных средах благодаря своей высокой защите от электростатического разряда и низкому энергопотреблению. Более подробную информацию можно найти на https://www.alldatasheet.com/datasheet-pdf/view/73.
Основные характеристики MAX3232ESE
MAX3232ESE от компании MAXIM — это преобразователь уровня TTL в RS-232, который обладает рядом ключевых характеристик, делающих его незаменимым в различных приложениях.
Низкое энергопотребление
MAX3232ESE отличается низким энергопотреблением, что делает его идеальным выбором для устройств, работающих от батареи. Это позволяет продлить срок службы батареи и снизить затраты на эксплуатацию. Благодаря этому свойству, MAX3232ESE часто используется в портативных устройствах и системах, где экономия энергии имеет первостепенное значение.
Поддержка нескольких каналов
Этот преобразователь поддерживает два драйвера и два приемника, что позволяет ему обрабатывать двунаправленную связь. Это значит, что MAX3232ESE может одновременно передавать и принимать данные, обеспечивая более эффективное взаимодействие между устройствами. Такая функциональность особенно полезна в сложных системах, где требуется одновременная работа нескольких каналов связи.
Компактные размеры и простота интеграции
Компактные размеры MAX3232ESE облегчают его интеграцию в различные устройства. Он легко встраивается в существующие системы, не требуя значительных изменений в конструкции. Это делает его привлекательным выбором для разработчиков, стремящихся минимизировать размеры своих устройств без ущерба для функциональности. Простота интеграции также способствует быстрому внедрению и снижению затрат на разработку.
Принцип работы MAX3232ESE
Преобразование сигналов TTL в RS-232
MAX3232ESE от компании MAXIM выполняет важную функцию преобразования сигналов TTL в RS-232. Этот процесс необходим для обеспечения совместимости между современными микроконтроллерами и устаревшими устройствами, использующими RS-232. Преобразователь уровня TTL в RS-232, такой как MAX3232ESE, использует встроенные зарядные насосы. Они преобразуют уровни логики TTL в стандартные уровни RS-232, что позволяет устройствам обмениваться данными без потери качества сигнала. Это особенно важно в промышленных и медицинских приложениях, где надежность передачи данных имеет первостепенное значение.
Описание схемы подключения

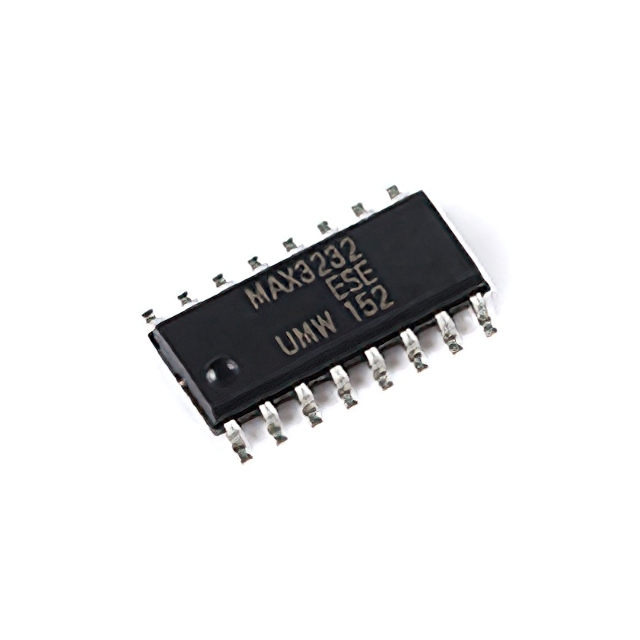

Подключение MAX3232ESE к устройствам требует соблюдения определенной схемы. Преобразователь имеет 16-контактный корпус NSOIC, что упрощает его интеграцию в различные системы. Для подключения необходимо использовать два драйвера и два приемника, которые обеспечивают двунаправленную связь. Это позволяет одновременно передавать и принимать данные, что повышает эффективность работы системы. Важно следовать инструкциям по подключению, чтобы избежать ошибок и обеспечить стабильную работу устройства.
Совет: При подключении MAX3232ESE рекомендуется использовать качественные кабели и разъемы, чтобы минимизировать потери сигнала и избежать помех.
Применение MAX3232ESE
MAX3232ESE от компании MAXIM широко используется в различных устройствах благодаря своей способности преобразовывать уровни логики TTL в RS-232. Это делает его незаменимым в системах, где требуется надежная и стандартизированная связь.
Использование в микроконтроллерах
Микроконтроллеры часто нуждаются в интерфейсе для связи с другими устройствами, такими как компьютеры или модемы. MAX3232ESE обеспечивает эту связь, позволяя микроконтроллерам обмениваться данными через стандарт RS-232. Это особенно важно в отладочных и программирующих интерфейсах, где требуется стабильный канал связи для диагностики и настройки систем. Благодаря низкому энергопотреблению, MAX3232ESE идеально подходит для встраиваемых систем, где экономия энергии имеет критическое значение.
Применение в других устройствах
MAX3232ESE находит применение в широком спектре устройств. В терминалах точек продаж (POS) он обеспечивает надежную связь с периферийными устройствами через RS-232. В сетевом оборудовании, таком как маршрутизаторы и коммутаторы, MAX3232ESE используется для настройки и управления через последовательные порты. Промышленное оборудование также часто использует этот преобразователь благодаря его способности работать в условиях с низким энергопотреблением и высокой надежностью. В медицинских приборах, где стандартизированные протоколы связи жизненно важны, MAX3232ESE обеспечивает взаимодействие с устройствами RS-232. Наконец, в портативных устройствах, работающих от батарей, его низкое энергопотребление делает его идеальным выбором для обеспечения связи.
Примечание: Использование MAX3232ESE в различных устройствах подчеркивает его универсальность и надежность в обеспечении стандартизированной связи.
Пошаговая инструкция по подключению
Необходимые компоненты
Для успешного подключения MAX3232ESE от компании MAXIM, который является преобразователем уровня TTL в RS-232, необходимо подготовить следующие компоненты:
MAX3232ESE чип
Источник питания (3.3 В или 5 В)
Конденсаторы (обычно 0.1 мкФ)
Печатная плата или макетная плата для монтажа
Соединительные провода
Разъемы для подключения к устройствам
Эти компоненты обеспечат надежное подключение и стабильную работу устройства.
Схема подключения
Подключение MAX3232ESE требует соблюдения определенной схемы. Следуйте этим шагам:
Подключите питание: Подключите выводы питания чипа к источнику питания. Используйте 3.3 В или 5 В в зависимости от требований вашей системы.
Установите конденсаторы: Подключите конденсаторы между выводами V+ и V- и землей. Это необходимо для стабилизации напряжения и обеспечения надежной работы зарядных насосов.
Соедините входы и выходы: Подключите входы TTL к микроконтроллеру или другому устройству, а выходы RS-232 к целевому устройству, например, компьютеру или модему.
Проверьте соединения: Убедитесь, что все соединения выполнены правильно и надежно. Используйте качественные провода и разъемы для минимизации потерь сигнала.
Совет: Используйте схему выводов из документации на MAX3232ESE для точного подключения.
Проверка работоспособности
После подключения всех компонентов необходимо проверить работоспособность системы:
Включите питание: Подайте питание на систему и убедитесь, что чип MAX3232ESE получает необходимое напряжение.
Проверьте передачу данных: Используйте тестовые сигналы для проверки передачи данных между устройствами. Убедитесь, что данные передаются без искажений.
Диагностика ошибок: Если возникают проблемы, проверьте все соединения и убедитесь, что компоненты установлены правильно. Используйте осциллограф для проверки сигналов на входах и выходах.
Примечание: Регулярная проверка и диагностика помогут избежать проблем в будущем и обеспечат стабильную работу системы.
Особенности и советы по использованию
Совместимость с различными устройствами
MAX3232ESE от компании MAXIM демонстрирует высокую совместимость с различными устройствами благодаря своей способности преобразовывать уровни логики TTL в RS-232. Это делает его идеальным выбором для использования в интерфейсах серийной связи, отладочных и программирующих интерфейсах. Он также находит применение в встроенных системах, терминалах точек продаж (POS), сетевом и промышленном оборудовании, а также в медицинских приборах и портативных устройствах.
Совет: При выборе MAX3232ESE для вашего проекта убедитесь, что он соответствует требованиям вашего устройства по напряжению и уровню логики. Это обеспечит надежную работу и минимизирует риск несовместимости.
Устранение возможных проблем
При использовании MAX3232ESE могут возникнуть некоторые проблемы, которые требуют внимания. Наиболее распространенные из них связаны с неправильным подключением или использованием неподходящих компонентов. Чтобы избежать этих проблем, следуйте следующим рекомендациям:
Проверка соединений: Убедитесь, что все соединения выполнены правильно и надежно. Используйте качественные провода и разъемы для минимизации потерь сигнала.
Использование правильных компонентов: Подберите конденсаторы и источник питания в соответствии с требованиями MAX3232ESE. Это обеспечит стабильную работу зарядных насосов и надежную передачу данных.
Диагностика ошибок: Если возникают проблемы с передачей данных, используйте осциллограф для проверки сигналов на входах и выходах. Это поможет выявить и устранить возможные неисправности.
Примечание: Регулярная проверка и диагностика системы помогут избежать проблем в будущем и обеспечат стабильную работу устройства.
MAX3232ESE от компании MAXIM демонстрирует простоту и эффективность в использовании, что делает его идеальным выбором для различных приложений. Он обеспечивает надежную передачу данных и совместимость с устаревшими устройствами, что особенно важно в современных системах.
Для начинающих инженеров и любителей электроники MAX3232ESE предлагает легкость интеграции и низкое энергопотребление. Следуя рекомендациям по подключению и использованию, можно избежать распространенных ошибок и обеспечить стабильную работу устройства.
Совет: Всегда проверяйте правильность подключения и используйте качественные компоненты для достижения наилучших результатов.
