MAX3160EAP de ADI: solución rápida para RS232
El MAX3160EAP es un componente clave para la comunicación serial, desarrollado por ADI (Analog Devices), reconocido por su innovación en soluciones electrónicas. Este convertidor RS232 facilita la interacción entre dispositivos con diferentes niveles de voltaje, optimizando la transmisión de datos en aplicaciones industriales y electrónicas. La interfaz RS232, conocida por su simplicidad y bajo costo, es ideal para distancias cortas y velocidades moderadas. Incorporar un convertidor como el MAX3160EAP mejora la eficiencia y la fiabilidad en proyectos electrónicos, asegurando compatibilidad con estándares como RS232, RS485 y TTL. Para más información técnica, visite https://www.alldatasheet.com/datasheet-pdf/pdf/731.
Puntos Clave
El MAX3160EAP es un convertidor RS232 versátil que soporta múltiples interfaces como RS232, RS485 y TTL, ideal para diversas aplicaciones electrónicas.
Incorpora protecciones avanzadas contra sobrecargas y picos de voltaje, asegurando la durabilidad y fiabilidad en entornos industriales exigentes.

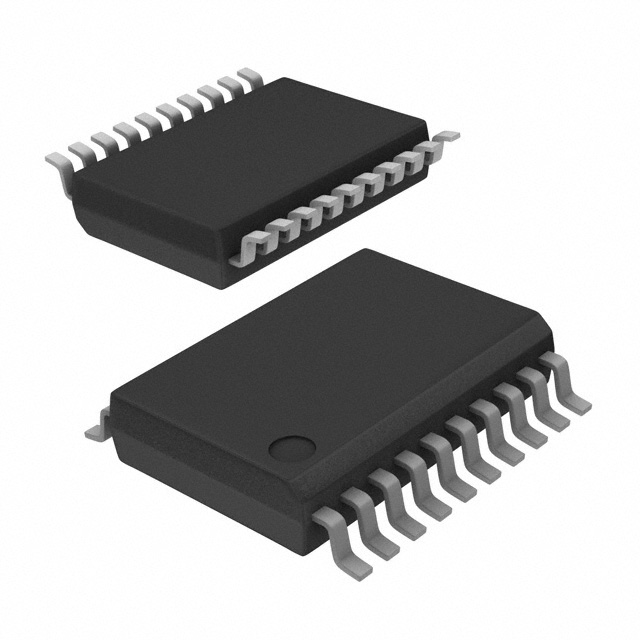

Su diseño compacto en encapsulado SSOP-20 facilita la integración en placas de circuito impreso, optimizando el espacio disponible.
El dispositivo permite velocidades de transmisión de hasta 250 kbps, garantizando una comunicación rápida y estable en proyectos críticos.
Para una integración óptima, se recomienda colocar el convertidor cerca de los dispositivos de comunicación y utilizar pistas de cobre cortas en el diseño del circuito.
Elegir componentes de calidad como el MAX3160EAP de ADI asegura un rendimiento superior y una mayor durabilidad en aplicaciones electrónicas.
El MAX3160EAP actúa como un puente eficaz entre dispositivos con diferentes estándares de comunicación, mejorando la eficiencia en sistemas de monitoreo industrial.
MAX3160EAP: Convertidor RS232 de ADI
Descripción técnica y funcionalidad
El MAX3160EAP es un transceptor completo diseñado para facilitar la comunicación serial entre dispositivos electrónicos. Este convertidor soporta múltiples interfaces, incluyendo RS232, RS485 y TTL, lo que lo convierte en una solución versátil para diversas aplicaciones. Su diseño compacto en encapsulado SSOP-20 permite una integración eficiente en circuitos electrónicos, optimizando el espacio en placas de circuito impreso.
El dispositivo incluye características avanzadas como protección contra sobrecargas y picos de voltaje, gracias a la incorporación de diodos TVS. Estas protecciones aseguran la durabilidad del circuito y la estabilidad en entornos industriales. Además, el MAX3160EAP ofrece modos de operación configurables, lo que permite a los diseñadores adaptar su funcionalidad según las necesidades específicas del proyecto.
Compatibilidad con estándares de comunicación serial
El MAX3160EAP cumple con los estándares de comunicación serial más utilizados, como RS232 y RS485. Esta compatibilidad garantiza que el dispositivo pueda integrarse fácilmente en sistemas existentes sin necesidad de modificaciones complejas. La capacidad de operar con diferentes niveles de voltaje lo hace ideal para conectar dispositivos que utilizan estándares distintos, asegurando una transmisión de datos eficiente y confiable.
La interfaz RS232, conocida por su simplicidad, se utiliza ampliamente en aplicaciones de corta distancia. Por otro lado, el soporte para RS485 permite su uso en sistemas que requieren comunicación a mayores distancias o en entornos con interferencias. Esta flexibilidad hace que el MAX3160EAP sea una opción preferida para proyectos de automatización industrial y sistemas de control.
Fabricante: Analog Devices (ADI) y su reputación en la industria
Analog Devices (ADI), el fabricante del MAX3160EAP, es reconocido globalmente por su innovación en soluciones electrónicas. La empresa se especializa en el desarrollo de componentes de alta calidad para conversión de señales y comunicación serial. Su compromiso con la excelencia ha consolidado su reputación como líder en la industria.
Los productos de ADI, como el MAX3160EAP, destacan por su fiabilidad y rendimiento. La compañía ofrece soporte técnico y documentación detallada, lo que facilita la implementación de sus componentes en proyectos electrónicos. Además, su enfoque en la investigación y el desarrollo asegura que sus soluciones estén a la vanguardia de la tecnología.
Características clave del MAX3160EAP
Especificaciones técnicas principales
El MAX3160EAP destaca por su diseño compacto y eficiente. Este convertidor RS232, desarrollado por ADI, opera con un rango de voltaje de alimentación de 3.0V a 5.5V, lo que lo hace adecuado para una amplia variedad de aplicaciones electrónicas. Su encapsulado SSOP-20 permite una integración sencilla en placas de circuito impreso, optimizando el espacio disponible.
El dispositivo soporta velocidades de transmisión de hasta 250 kbps, asegurando una comunicación rápida y estable. Además, incluye líneas de control de hardware como RTS y CTS, esenciales para gestionar el flujo de datos en sistemas de comunicación serial. Estas especificaciones técnicas convierten al MAX3160EAP en una solución confiable para proyectos que requieren un rendimiento consistente.
Modos de operación y flexibilidad de diseño
El MAX3160EAP ofrece múltiples modos de operación, lo que permite a los diseñadores adaptarlo a diferentes necesidades. Este convertidor RS232 puede configurarse para trabajar con interfaces RS232, RS485 y TTL, proporcionando una versatilidad excepcional. Su capacidad de cambiar entre estos modos lo hace ideal para proyectos que requieren compatibilidad con diversos estándares de comunicación.
El diseño del MAX3160EAP facilita su integración en sistemas electrónicos complejos. Los diseñadores pueden aprovechar su flexibilidad para optimizar el rendimiento del circuito y reducir el tiempo de desarrollo. Esta característica lo convierte en una herramienta valiosa para ingenieros que buscan soluciones rápidas y efectivas.
Protección integrada contra sobrecargas y ruido
El MAX3160EAP incluye protecciones avanzadas que garantizan la seguridad y durabilidad del circuito. Este dispositivo incorpora diodos TVS, que protegen contra picos de voltaje y sobrecargas eléctricas. Estas características son esenciales en entornos industriales, donde las condiciones pueden ser impredecibles.
Además, el MAX3160EAP minimiza el ruido en la transmisión de datos, asegurando una comunicación clara y sin interrupciones. Su diseño robusto lo hace resistente a interferencias electromagnéticas, lo que mejora su fiabilidad en aplicaciones críticas. Estas protecciones integradas refuerzan su posición como una solución confiable para la comunicación serial.
Ventajas del MAX3160EAP para RS232
Eficiencia en la transmisión de datos
El MAX3160EAP optimiza la transmisión de datos en sistemas de comunicación serial. Su capacidad para operar a velocidades de hasta 250 kbps asegura un flujo de información rápido y estable. Este rendimiento resulta esencial en aplicaciones donde la precisión y la rapidez son prioritarias. Además, el diseño del convertidor minimiza las interrupciones y los errores en la transferencia de datos, lo que mejora la calidad general de la comunicación. La integración de líneas de control como RTS y CTS permite gestionar el flujo de datos de manera eficiente, evitando colisiones y garantizando una transmisión fluida.
Fiabilidad en entornos industriales
El MAX3160EAP destaca por su robustez en condiciones industriales exigentes. Su diseño incluye protecciones avanzadas, como diodos TVS, que resguardan los circuitos contra picos de voltaje y sobrecargas eléctricas. Estas características lo convierten en una opción confiable para entornos donde las fluctuaciones eléctricas son comunes. Además, su resistencia a interferencias electromagnéticas asegura un rendimiento estable incluso en ambientes con altos niveles de ruido. La fiabilidad del MAX3160EAP permite su uso en sistemas críticos, como los de automatización industrial y control de maquinaria.
Versatilidad para diversas aplicaciones electrónicas
El MAX3160EAP ofrece una versatilidad excepcional gracias a su compatibilidad con múltiples estándares de comunicación, como RS232, RS485 y TTL. Esta característica lo hace adecuado para una amplia gama de aplicaciones electrónicas, desde dispositivos de consumo hasta sistemas industriales. Su capacidad para adaptarse a diferentes niveles de voltaje facilita la integración en proyectos que requieren conectar dispositivos con estándares distintos. Además, su diseño compacto y flexible permite a los ingenieros incorporarlo en circuitos complejos sin comprometer el espacio ni el rendimiento.
Implementación del MAX3160EAP en proyectos electrónicos
Guía para la integración en circuitos
Integrar el MAX3160EAP en un circuito requiere seguir pasos específicos para garantizar un funcionamiento óptimo. Primero, los diseñadores deben identificar las necesidades de comunicación del proyecto, como el estándar requerido (RS232, RS485 o TTL). Luego, deben conectar las líneas de transmisión y recepción del convertidor a los pines correspondientes del microcontrolador o dispositivo anfitrión. Es fundamental respetar las especificaciones de voltaje de alimentación, que oscilan entre 3.0V y 5.5V.
El encapsulado SSOP-20 del MAX3160EAP facilita su montaje en placas de circuito impreso. Sin embargo, se recomienda utilizar herramientas de soldadura precisas para evitar daños en los pines. Además, los diseñadores deben incluir condensadores de desacoplo cerca de los pines de alimentación para estabilizar el voltaje y reducir el ruido eléctrico. Estas medidas aseguran una integración eficiente y confiable del convertidor RS232 en cualquier diseño.
Recomendaciones para un diseño óptimo
Para maximizar el rendimiento del MAX3160EAP, es esencial seguir ciertas recomendaciones de diseño. Colocar el convertidor cerca de los dispositivos con los que se comunicará minimiza las pérdidas de señal. También es importante utilizar pistas de cobre cortas y anchas en la placa de circuito para reducir la resistencia y mejorar la transmisión de datos.
Incorporar protecciones adicionales, como fusibles o diodos TVS externos, refuerza la seguridad del circuito en entornos industriales. Además, los diseñadores deben asegurarse de que las líneas de comunicación estén correctamente terminadas con resistencias de pull-up o pull-down, según el estándar utilizado. Estas prácticas optimizan la estabilidad y la fiabilidad del sistema.
Ejemplo práctico de uso en un proyecto
Un ejemplo práctico del uso del MAX3160EAP es en un sistema de monitoreo industrial. En este caso, el convertidor RS232 permite la comunicación entre un sensor de temperatura y un controlador lógico programable (PLC). El sensor utiliza una interfaz RS485, mientras que el PLC opera con RS232. El MAX3160EAP actúa como puente entre ambos dispositivos, garantizando una transmisión de datos precisa y sin interrupciones.
El diseño del circuito incluye el MAX3160EAP conectado al sensor y al PLC mediante sus pines de transmisión y recepción. Los diodos TVS integrados protegen el sistema contra picos de voltaje, mientras que los condensadores de desacoplo estabilizan la alimentación. Este ejemplo demuestra cómo el convertidor de ADI facilita la integración de dispositivos con diferentes estándares de comunicación en aplicaciones críticas.
El MAX3160EAP se presenta como una solución eficiente y confiable para la comunicación serial RS232. Sus ventajas incluyen compatibilidad con múltiples estándares, protección integrada y un diseño compacto que facilita su implementación en proyectos electrónicos. Estas características lo convierten en una herramienta esencial para ingenieros y diseñadores.
Elegir componentes de calidad, como los desarrollados por Analog Devices (ADI), asegura un rendimiento óptimo y una mayor durabilidad en aplicaciones críticas. Explorar más sobre el MAX3160EAP o adquirirlo puede marcar la diferencia en la calidad y éxito de los proyectos electrónicos.
