LTM4644IY#PBF,ADI,ИС управления питанием
LTM4644IY#PBF представляет собой инновационный модуль питания, разработанный для повышения эффективности управления энергией в сложных электронных системах. Устройство поддерживает широкий диапазон входного напряжения от 4 до 14 В и обеспечивает выходное напряжение от 0.6 до 5.5 В. Компактный дизайн и возможность параллельного соединения каналов делают его идеальным для применения в ограниченном пространстве.
Компания Analog Devices, мировой лидер в области высокопроизводительных микросхем, разработала LTM4644IY#PBF для удовлетворения потребностей разработчиков в энергоэффективных решениях. Эти модули используются в источниках питания для серверов, телекоммуникационного оборудования и промышленных систем, обеспечивая надежность и стабильность.
Характеристика | Значение |
|---|---|
Диапазон входного напряжения | 4V до 14V |
Выходное напряжение | 0.6V до 5.5V |
Выходной ток | 4A DC, 5A Peak |
Возможность параллельного соединения | Да, до 16A |
LTM4644IY#PBF помогает минимизировать энергопотребление и тепловыделение, что делает его важным компонентом для современных цифровых инфраструктур.
Основные Выводы
LTM4644IY#PBF поддерживает широкий диапазон входного напряжения от 4 до 14 В, что делает его универсальным для различных приложений.
Модуль обеспечивает регулируемое выходное напряжение от 0.6 до 5.5 В, позволяя адаптировать его под конкретные требования системы.
Компактный дизайн в корпусе BGA-77 упрощает интеграцию в системы с ограниченным пространством, экономя место на плате.
Возможность параллельного соединения каналов позволяет увеличить выходной ток до 16 А, что полезно для мощных приложений.
Встроенные механизмы защиты предотвращают перегрев и перегрузку, обеспечивая надежную работу устройства в сложных условиях.
Что такое LTM4644IY#PBF?
LTM4644IY#PBF — это высокоэффективный модуль управления питанием, который сочетает в себе компактность, надежность и гибкость. Устройство разработано для работы в сложных электронных системах, где требуется стабильное и энергоэффективное преобразование напряжения. Благодаря своей архитектуре и техническим характеристикам, модуль обеспечивает оптимальное управление энергией.
Основные характеристики LTM4644IY#PBF
Четырехканальный понижающий DC/DC преобразователь
LTM4644IY#PBF поддерживает четырехканальную архитектуру, что позволяет одновременно управлять несколькими выходами. Это делает его идеальным для систем с высокой плотностью компонентов. Устройство использует схему Controlled On-Time Valley Current Mode, которая обеспечивает точное регулирование напряжения и минимизацию потерь энергии.
Диапазон входного напряжения от 4В до 14В
Модуль работает в широком диапазоне входного напряжения от 4 до 14 В. Это позволяет использовать его в различных приложениях, от серверов до телекоммуникационного оборудования. Такой диапазон обеспечивает гибкость при проектировании систем питания.
Регулируемые выходные напряжения от 0.6V до 5.5V
LTM4644IY#PBF предлагает регулируемые выходные напряжения в диапазоне от 0.6 до 5.5 В. Это позволяет адаптировать устройство под конкретные требования системы. Максимальный выходной ток составляет 4 А, что делает модуль подходящим для высокопроизводительных приложений.
Параметр | Значение |
|---|---|
Выходной ток (тип) | 4 A |
Рабочий диапазон температур | от -40 до 125 °C |
Vin(max) | 14 В |
Vin(min) | 4 В |
Количество выходов | 4 |
Архитектура | Monolithic |
Компактный дизайн и интеграция

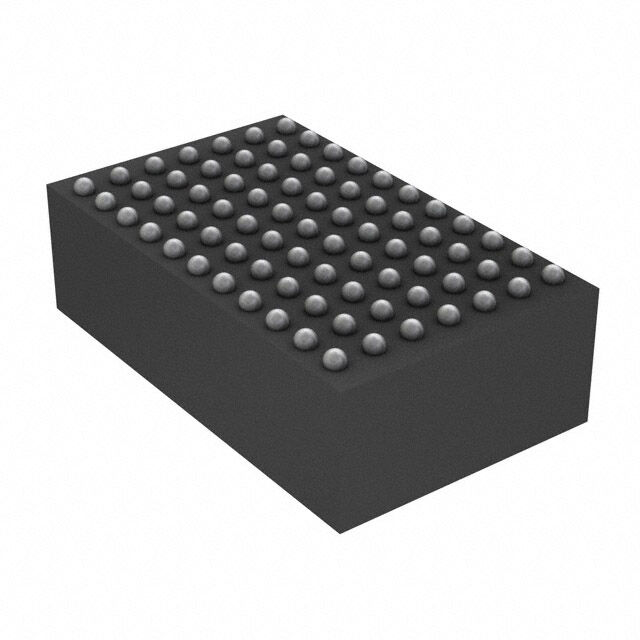

Корпус BGA-77 для упрощения проектирования
LTM4644IY#PBF поставляется в корпусе BGA-77, который упрощает процесс проектирования. Такой формат позволяет легко интегрировать модуль в системы с ограниченным пространством. Компактный дизайн снижает сложность монтажа и экономит место на плате.
Минимизация внешних компонентов
Модуль минимизирует необходимость в дополнительных внешних компонентах. Это упрощает разработку и снижает общую стоимость системы. Благодаря интеграции ключевых элементов, LTM4644IY#PBF обеспечивает высокую производительность и надежность.
Параметр | Значение |
|---|---|
Архитектура | Controlled On-Time Valley Current Mode |
Vin(max) | 14 В |
Vin(min) | 4 В |
Vout Max | 5.5 В |
Vout Min | 0.6 В |
Количество выходов | 4 |
LTM4644IY#PBF демонстрирует уникальное сочетание компактности и функциональности. Его технические параметры делают его универсальным решением для управления питанием в современных электронных системах.
Как LTM4644IY#PBF оптимизирует управление питанием?
Высокая эффективность преобразования
Минимизация потерь энергии
LTM4644IY#PBF демонстрирует высокую эффективность преобразования благодаря своей архитектуре Controlled On-Time Valley Current Mode. Это позволяет минимизировать потери энергии при преобразовании напряжения. Устройство поддерживает широкий диапазон входного напряжения от 4 до 14 В и выходное напряжение от 0.6 до 5.5 В, что делает его универсальным для различных приложений.
Характеристика | Значение |
|---|---|
Широкий диапазон входного напряжения | 4V до 14V |
Выходное напряжение | 0.6V до 5.5V |
Выходной ток на канал | 4A DC, 5A Peak |
Общая мощность рассеяния | до 5.5W |
Регулировка выходного напряжения | ±1.5% |
Возможность параллельного соединения | Да |
Снижение тепловыделения
Эффективное управление энергией в LTM4644IY#PBF снижает тепловыделение, что особенно важно для систем с высокой плотностью компонентов. Это позволяет устройству работать стабильно даже при интенсивных нагрузках, продлевая срок службы системы.
Надежность и защита
Защита от перегрузки и перегрева
LTM4644IY#PBF оснащен встроенными механизмами защиты, которые предотвращают перегрузку и перегрев. Это обеспечивает стабильную работу устройства даже в условиях повышенной нагрузки. Надежность модуля подтверждается его монолитной архитектурой и синхронной схемой.
Параметр | Значение |
|---|---|
Ток на выходе (тип.) | 4 A |
Монолитный | Да |
Количество выходов | 4 |
Синхронный | Да |
Работа в широком диапазоне температур
Модуль поддерживает работу в экстремальных температурных условиях от -40 до 125 °C. Это делает его подходящим для использования в промышленных и телекоммуникационных системах.
| Рабочий диапазон температур | от -40 до 125 °C |
Простота использования
Ускорение разработки устройств
LTM4644IY#PBF упрощает процесс проектирования благодаря наличию демонстрационных плат (DC1900A, DC2428A) и инструментов моделирования, таких как LTspice и LTpowerCAD. Это позволяет разработчикам быстрее тестировать и внедрять решения.
Параметры / Модели | LTM4644IY#PBF |
|---|---|
Архитектура | Controlled On-Time Valley Current Mode |
Demo Boards | DC1900A, DC2428A |
Design Tools | LTspice File, LTpowerCAD File |
Гибкость настройки выходных параметров
Модуль предоставляет возможность гибкой настройки параметров, таких как входное напряжение (4-14 В), выходное напряжение (0.6-5.5 В) и выходной ток (до 4 А). Это делает его универсальным решением для различных приложений.
Параметр | Значение |
|---|---|
Рабочий диапазон входного напряжения | 4 В - 14 В |
Выходное напряжение | 0.6 В - 5.5 В |
Выходной ток | 4 А |
Архитектура | Monolithic |
Количество выходов | 4 |
Рабочий диапазон температур | от -40 до 125 °C |
LTM4644IY#PBF сочетает в себе надежность, эффективность и простоту использования, что делает его идеальным выбором для современных систем управления питанием.
Преимущества LTM4644IY#PBF для разработчиков
Компактность и модульность
Удобство интеграции в системы с ограниченным пространством
LTM4644IY#PBF отличается компактным дизайном, что делает его идеальным для использования в системах с ограниченным пространством. Корпус BGA-77 упрощает процесс монтажа и позволяет эффективно использовать площадь печатной платы. Благодаря минимизации внешних компонентов, разработчики могут сократить время проектирования и снизить сложность интеграции. Этот модуль питания подходит для высокоплотных систем, таких как серверы, телекоммуникационное оборудование и промышленные устройства.
Гибкость конфигурации
Возможность параллельного подключения каналов
LTM4644IY#PBF поддерживает параллельное подключение каналов, что позволяет объединять выходы для достижения более высокого тока. Это особенно полезно для приложений, требующих высокой мощности. Например, выходы модуля могут быть объединены в массив для достижения тока до 16 А. Гибкость конфигурации также обеспечивается широким диапазоном входного напряжения от 4 В до 14 В и регулируемым выходным напряжением от 0.6 В до 5.5 В.
Возможность | Описание |
|---|---|
Параллельное подключение | Выходы могут быть объединены в массив для достижения до 16А |
Входное напряжение | 4В до 14В или 2.375В до 14В с внешним источником питания |
Выходное напряжение | 0.6В до 5.5В |
Соответствие современным стандартам
Энергоэффективность и экологичность
LTM4644IY#PBF демонстрирует высокую энергоэффективность, что снижает энергопотребление и тепловыделение. Это делает модуль подходящим для современных систем, где важны экологичность и соответствие стандартам. Однако, стоит отметить, что устройство не совместимо с RoHS, что может быть важным фактором для некоторых разработчиков.
Экологический статус |
|---|
RoHS |
LTM4644IY#PBF сочетает в себе энергоэффективность, гибкость и компактность, что делает его универсальным решением для разработчиков, работающих над сложными электронными системами.
Применение LTM4644IY#PBF в различных отраслях
Серверы и дата-центры
Оптимизация энергопотребления в высокопроизводительных системах
LTM4644IY#PBF идеально подходит для серверов и дата-центров, где требуется высокая производительность и энергоэффективность. Его регулируемый DC/DC-преобразователь обеспечивает стабильное питание для сложных систем. Устройство поддерживает входное напряжение от 4В до 14В и выходное напряжение от 0.6В до 5.5В. Максимальный выходной ток достигает 4А на канал, а при параллельном подключении — до 16А.
Преимущества для серверов и дата-центров:
Регулируемое выходное напряжение для различных нагрузок.
Высокая плотность мощности для компактных систем.
Встроенные функции защиты для надежной работы.
Характеристика | Значение |
|---|---|
Максимальный выходной ток | до 16A |
Диапазон входного напряжения | 4V до 14V |
Диапазон выходного напряжения | 0.6V до 5.5V |
Встроенные функции защиты | Да |
Телекоммуникационное оборудование
Обеспечение стабильного питания для сетевых устройств
LTM4644IY#PBF обеспечивает стабильное питание для телекоммуникационного оборудования, включая маршрутизаторы, коммутаторы и базовые станции. Его широкие диапазоны входного и выходного напряжений делают его универсальным для различных сетевых устройств. Максимальный выходной ток достигает 16А при параллельном подключении каналов, что позволяет поддерживать высокую нагрузку.
Характеристика | Значение |
|---|---|
Максимальный выходной ток | до 16A |
Диапазон входного напряжения | 4V до 14V или 2.375V до 14V |
Диапазон выходного напряжения | 0.6V до 5.5V |
Эти параметры делают LTM4644IY#PBF надежным выбором для телекоммуникационных систем, где важна стабильность и энергоэффективность.
Промышленные и медицинские устройства
Надежность в критически важных приложениях
LTM4644IY#PBF демонстрирует высокую надежность в промышленных и медицинских устройствах. Его способность работать в широком диапазоне температур от -40 до 125 °C позволяет использовать его в экстремальных условиях. Устройство поддерживает до четырех выходов с током до 4А на канал, что делает его подходящим для сложных систем автоматизации и медицинского оборудования.
Параметр | Значение |
|---|---|
Максимальная Рабочая Температура | 125°C |
Количество Выходов | 4 Выхода |
Выходной Ток | 4А |
Рабочий диапазон температур | от -40 до 125 °C |
Синхронный | Да |
LTM4644IY#PBF обеспечивает стабильное питание и защиту от перегрузок, что особенно важно для критически важных приложений.
LTM4644IY#PBF представляет собой универсальное решение для управления питанием, которое сочетает в себе компактность, эффективность и надежность. Этот модуль идеально подходит для сложных электронных систем, требующих стабильности и минимизации энергопотребления. Его ключевые преимущества включают:
Характеристика | Значение |
|---|---|
Диапазон входного напряжения | 4В до 14В |
Выходное напряжение | 0.6В до 5.5В |
Выходная мощность | до 16А (параллельные выходы) |
Форм-фактор | Компактный |
LTM4644IY#PBF помогает разработчикам создавать более эффективные и надежные устройства. Его высокая частота коммутации, регулируемое выходное напряжение и защита от перенапряжения делают его идеальным выбором для минимизации энергопотребления. Среди других преимуществ:
Широкий диапазон входного напряжения от 4В до 14В.
Возможность параллельного соединения для увеличения выходного тока.
Топология понижающего преобразователя для повышения энергоэффективности.
Этот модуль питания открывает новые возможности для проектирования высокопроизводительных систем.
FAQ
Что такое LTM4644IY#PBF и для чего он используется?
LTM4644IY#PBF — это многофазный DC-DC-преобразователь. Он применяется для управления питанием в серверных системах, телекоммуникационном оборудовании и промышленных устройствах. Его основная задача — обеспечение стабильного и энергоэффективного преобразования напряжения.
Какие преимущества предоставляет корпус BGA-77?
Корпус BGA-77 упрощает процесс проектирования. Он минимизирует занимаемое пространство на плате и снижает сложность монтажа. Это делает модуль идеальным для компактных систем с высокой плотностью компонентов.
Можно ли объединять выходы для увеличения мощности?
Да, LTM4644IY#PBF поддерживает параллельное подключение каналов. Это позволяет увеличить выходной ток до 16 А, что особенно полезно для приложений с высокими требованиями к мощности.
Как модуль защищает систему от перегрузок?
LTM4644IY#PBF оснащен встроенными механизмами защиты. Они предотвращают перегрев и перегрузку, обеспечивая стабильную работу даже при интенсивных нагрузках. Это повышает надежность системы.
Какие инструменты доступны для проектирования с LTM4644IY#PBF?
Для проектирования доступны демонстрационные платы (DC1900A, DC2428A) и программные инструменты, такие как LTspice и LTpowerCAD. Они помогают разработчикам ускорить процесс тестирования и внедрения решений.
