LM46002PWP,TI, DC-DC-Abwärtswandler
Der LM46002PWP ist ein herausragender DC-DC-Abwärtswandler, der von Texas Instruments entwickelt wurde. Diese Art von Wandler spielt eine entscheidende Rolle in der Elektronik, da er Gleichspannungen effizient in niedrigere Spannungsniveaus umwandelt. DC-DC-Abwärtswandler, auch als Buck-Konverter bekannt, sind essenziell für Anwendungen, die eine präzise Spannungsregelung erfordern. Sie ermöglichen es, die Energieeffizienz zu maximieren und die Größe der Stromversorgungseinheiten zu minimieren. Der LM46002PWP bietet eine hohe Effizienz und ist ideal für kompakte Anwendungen geeignet.
Wichtige Erkenntnisse
Der LM46002PWP von Texas Instruments ist ein hoch effizienter DC-DC-Abwärtswandler, der Gleichspannungen von 3,5V bis 60V in niedrigere Spannungsniveaus umwandelt.
Mit einer einstellbaren Ausgangsspannung von 1V bis 28V und einem maximalen Ausgangsstrom von 2A ist der Wandler ideal für Anwendungen, die präzise Spannungsregelungen erfordern.
Die kompakte Bauweise im HTSSOP-16 Gehäuse ermöglicht eine einfache Integration in platzbeschränkte Designs, was ihn besonders attraktiv für moderne elektronische Geräte macht.
Der synchrone Schaltmechanismus des LM46002PWP minimiert Leistungsverluste und maximiert die Energieeffizienz, was zu einem geringeren Energieverbrauch und weniger Wärmeentwicklung führt.
Der Wandler ist vielseitig einsetzbar in der Automobilindustrie, Telekommunikation und Industrieelektronik, wo Zuverlässigkeit und Effizienz entscheidend sind.
Entwickler sollten bei der Integration des LM46002PWP auf die Platzierung, hochwertige Kondensatoren und effektives thermisches Management achten, um optimale Ergebnisse zu erzielen.
Häufige Designfehler wie unzureichende Entkopplung und falsche Induktivitätswerte sollten vermieden werden, um die Leistung und Zuverlässigkeit des Wandlers zu maximieren.
Funktionsweise des LM46002PWP
Grundprinzipien der DC-DC-Abwärtswandlung
DC-DC-Abwärtswandler, auch als Buck-Konverter bekannt, reduzieren eine höhere Eingangsspannung auf eine niedrigere Ausgangsspannung. Diese Wandler arbeiten durch die Steuerung eines Schalters, der die Eingangsspannung periodisch ein- und ausschaltet. Ein Induktor speichert Energie, wenn der Schalter geschlossen ist, und gibt diese Energie ab, wenn der Schalter geöffnet ist. Diese zyklische Energieübertragung sorgt für eine gleichmäßige und stabile Ausgangsspannung. Ein Kondensator glättet die Spannung, um Schwankungen zu minimieren. Diese Grundprinzipien ermöglichen eine effiziente Spannungsumwandlung, die in vielen elektronischen Anwendungen unerlässlich ist.
Spezifische Funktionsweise des LM46002PWP
Der LM46002PWP von Texas Instruments nutzt diese Grundprinzipien, um eine präzise Spannungsregelung zu gewährleisten. Er bietet einen breiten Eingangsspannungsbereich von 3,5V bis 60V und kann eine Ausgangsspannung von 1V bis 28V liefern. Der maximale Ausgangsstrom beträgt 2A. Der LM46002PWP verwendet einen synchronen Schaltmechanismus, der die Effizienz steigert, indem er Verluste minimiert. Sein Design ermöglicht eine hohe Schaltfrequenz, was die Größe der externen Komponenten reduziert und somit eine kompakte Bauweise unterstützt. Diese Eigenschaften machen den LM46002PWP ideal für Anwendungen, die eine zuverlässige und effiziente Spannungsumwandlung erfordern.
Technische Spezifikationen des LM46002PWP
Eingangsspannungsbereich
Der LM46002PWP bietet einen bemerkenswert breiten Eingangsspannungsbereich. Er akzeptiert Spannungen von 3,5V bis 60V. Diese Flexibilität ermöglicht den Einsatz in einer Vielzahl von Anwendungen, von kleinen tragbaren Geräten bis hin zu größeren industriellen Systemen. Der weite Spannungsbereich stellt sicher, dass der Wandler in unterschiedlichen Umgebungen und mit verschiedenen Stromquellen zuverlässig arbeitet.
Ausgangsspannung und Stromstärke
Der LM46002PWP liefert eine einstellbare Ausgangsspannung von 1V bis 28V. Diese Anpassungsfähigkeit ist entscheidend für Anwendungen, die präzise Spannungsregelungen erfordern. Der maximale Ausgangsstrom beträgt 2A, was ihn ideal für Anwendungen macht, die eine stabile Stromversorgung benötigen. Diese Spezifikationen ermöglichen es Entwicklern, den Wandler in verschiedenen Projekten zu integrieren, ohne Kompromisse bei der Leistung einzugehen.
Effizienz und thermische Eigenschaften
Die Effizienz des LM46002PWP ist ein herausragendes Merkmal. Der synchrone Schaltmechanismus minimiert Verluste und maximiert die Energieeffizienz. Diese hohe Effizienz reduziert den Energieverbrauch und die Wärmeentwicklung, was zu einer längeren Lebensdauer der Komponenten führt. Die thermischen Eigenschaften des Wandlers sind so ausgelegt, dass er auch unter anspruchsvollen Bedingungen zuverlässig arbeitet. Das kompakte HTSSOP-16 Gehäuse unterstützt die Wärmeableitung und ermöglicht den Einsatz in platzbeschränkten Anwendungen.
Anwendungsbereiche des LM46002PWP
Einsatz in der Automobilindustrie
Der LM46002PWP findet breite Anwendung in der Automobilindustrie. Hersteller integrieren diesen DC-DC-Abwärtswandler in Fahrzeugen, um die Energieeffizienz zu steigern. Er versorgt elektronische Steuergeräte und Sensoren mit der benötigten Spannung. Die Fähigkeit, hohe Eingangsspannungen zu verarbeiten, macht ihn ideal für den Einsatz in Fahrzeugen, die mit unterschiedlichen Spannungsquellen arbeiten. Die kompakte Bauweise des Wandlers ermöglicht eine einfache Integration in beengte Räume, die in modernen Fahrzeugen häufig vorkommen.
Verwendung in der Telekommunikation
In der Telekommunikationsbranche spielt der LM46002PWP eine entscheidende Rolle. Er versorgt Kommunikationsgeräte mit stabiler Spannung, was für den reibungslosen Betrieb unerlässlich ist. Netzwerkausrüstungen und Basisstationen profitieren von seiner hohen Effizienz und Zuverlässigkeit. Der Wandler reduziert den Energieverbrauch und minimiert die Wärmeentwicklung, was die Lebensdauer der Geräte verlängert. Seine Fähigkeit, in einem breiten Spannungsbereich zu arbeiten, gewährleistet die Kompatibilität mit verschiedenen Telekommunikationssystemen.
Anwendungen in der Industrieelektronik
Der LM46002PWP ist auch in der Industrieelektronik weit verbreitet. Er unterstützt Maschinen und Steuerungssysteme, indem er eine präzise Spannungsregelung bietet. In industriellen Umgebungen, in denen Zuverlässigkeit und Effizienz entscheidend sind, erweist sich dieser Wandler als unverzichtbar. Entwickler schätzen seine Fähigkeit, hohe Ströme zu liefern, ohne die Leistung zu beeinträchtigen. Die robuste Bauweise des LM46002PWP gewährleistet einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen, was ihn zur bevorzugten Wahl für industrielle Anwendungen macht.
Vorteile des LM46002PWP
Hohe Effizienz
Der LM46002PWP zeichnet sich durch seine hohe Effizienz aus. Der synchrone Schaltmechanismus reduziert Leistungsverluste erheblich. Diese Technologie optimiert den Wirkungsgrad im Vergleich zu asynchronen Abwärtswandlern. Entwickler profitieren von einem effizienten Energiemanagement, das den Energieverbrauch minimiert und die Wärmeentwicklung reduziert. Diese Effizienz ist besonders vorteilhaft in Anwendungen, die eine präzise Spannungsregelung erfordern.
Kompakte Bauweise

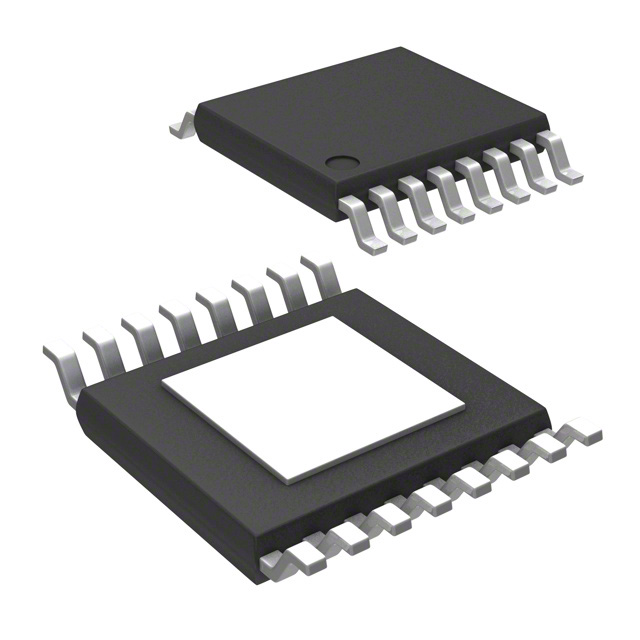

Die kompakte Bauweise des LM46002PWP ermöglicht eine einfache Integration in platzbeschränkte Anwendungen. Das HTSSOP-16 Gehäuse unterstützt die Wärmeableitung und spart Platz auf der Leiterplatte. Diese Eigenschaft ist entscheidend für moderne elektronische Geräte, die immer kleiner und leistungsfähiger werden. Entwickler können den Wandler problemlos in Designs integrieren, die eine hohe Leistungsdichte erfordern.
Zuverlässigkeit und Langlebigkeit
Der LM46002PWP bietet eine hohe Zuverlässigkeit und Langlebigkeit. Seine robuste Konstruktion gewährleistet einen stabilen Betrieb auch unter anspruchsvollen Bedingungen. Die Fähigkeit, in einem breiten Spannungsbereich zu arbeiten, macht ihn vielseitig einsetzbar. Entwickler schätzen die Zuverlässigkeit des Wandlers, die eine langfristige Leistung ohne häufige Wartung sicherstellt. Diese Eigenschaften machen den LM46002PWP zur bevorzugten Wahl für Anwendungen, die eine dauerhafte und stabile Spannungsversorgung benötigen.
Vergleich mit anderen DC-DC-Abwärtswandlern
Unterschiede zu ähnlichen Modellen
Der LM46002PWP hebt sich durch seine spezifischen Merkmale von anderen DC-DC-Abwärtswandlern ab. Ein wesentlicher Unterschied liegt in der Verwendung eines synchronen Schaltmechanismus. Im Gegensatz zu herkömmlichen Abwärtswandlern, die eine Diode verwenden, ersetzt der LM46002PWP diese durch einen Low-Side-MOSFET. Diese Änderung reduziert Leistungsverluste erheblich und steigert den Wirkungsgrad.
Ein weiterer Unterschied ist der breite Eingangsspannungsbereich von 3,5V bis 60V, den der LM46002PWP bietet. Viele ähnliche Modelle beschränken sich auf einen engeren Spannungsbereich, was ihre Flexibilität einschränkt. Der LM46002PWP kann daher in einer Vielzahl von Anwendungen eingesetzt werden, von tragbaren Geräten bis hin zu industriellen Systemen.
Vorteile gegenüber Konkurrenzprodukten
Der LM46002PWP bietet mehrere Vorteile gegenüber Konkurrenzprodukten. Seine hohe Effizienz ist ein entscheidender Vorteil. Der synchrone Schaltmechanismus optimiert den Wirkungsgrad und reduziert den Energieverbrauch. Diese Eigenschaft ist besonders vorteilhaft in Anwendungen, die eine präzise Spannungsregelung erfordern.
Ein weiterer Vorteil ist die kompakte Bauweise des LM46002PWP. Das HTSSOP-16 Gehäuse spart Platz auf der Leiterplatte und unterstützt die Wärmeableitung. Diese Eigenschaft ermöglicht eine einfache Integration in platzbeschränkte Anwendungen, was bei vielen Konkurrenzprodukten nicht der Fall ist.
Zusätzlich bietet der LM46002PWP eine hohe Zuverlässigkeit und Langlebigkeit. Seine robuste Konstruktion gewährleistet einen stabilen Betrieb auch unter anspruchsvollen Bedingungen. Entwickler schätzen die Zuverlässigkeit des Wandlers, die eine langfristige Leistung ohne häufige Wartung sicherstellt. Diese Eigenschaften machen den LM46002PWP zur bevorzugten Wahl für Anwendungen, die eine dauerhafte und stabile Spannungsversorgung benötigen.
Implementierung und Designhinweise
Tipps zur Integration in Schaltungen
Die Integration des LM46002PWP in elektronische Schaltungen erfordert sorgfältige Planung und Umsetzung. Entwickler sollten einige wesentliche Aspekte beachten, um optimale Ergebnisse zu erzielen:
Platzierung: Der Wandler sollte nahe an der Last platziert werden, um Spannungsverluste zu minimieren. Eine kurze Verbindung zwischen dem Wandler und der Last verbessert die Effizienz und reduziert elektromagnetische Störungen.
Kondensatoren: Die Verwendung von hochwertigen Ein- und Ausgangskondensatoren ist entscheidend. Diese Kondensatoren stabilisieren die Spannung und reduzieren Rauschen. Entwickler sollten die empfohlenen Kapazitätswerte von Texas Instruments beachten.
Induktivität: Die Wahl der richtigen Induktivität ist entscheidend für die Leistung des Wandlers. Eine zu hohe Induktivität kann die Reaktionszeit verlangsamen, während eine zu niedrige Induktivität zu Instabilität führen kann. Entwickler sollten die Spezifikationen des LM46002PWP berücksichtigen.
Thermisches Management: Eine effektive Wärmeableitung ist wichtig, um die Lebensdauer des Wandlers zu verlängern. Entwickler sollten sicherstellen, dass der Wandler ausreichend belüftet ist und gegebenenfalls Kühlkörper verwenden.
Häufige Designfehler und deren Vermeidung
Bei der Implementierung des LM46002PWP können einige häufige Designfehler auftreten. Entwickler sollten diese Fehler vermeiden, um die Leistung und Zuverlässigkeit des Wandlers zu maximieren:
Unzureichende Entkopplung: Fehlende oder unzureichende Entkopplungskondensatoren können zu Instabilität und Rauschen führen. Entwickler sollten sicherstellen, dass die empfohlenen Entkopplungskondensatoren in der Nähe der Versorgungspins platziert sind.
Falsche Induktivitätswerte: Die Wahl der falschen Induktivität kann die Effizienz und Stabilität des Wandlers beeinträchtigen. Entwickler sollten die Spezifikationen des LM46002PWP genau beachten und die empfohlenen Induktivitätswerte verwenden.
Unzureichende Wärmeableitung: Eine unzureichende Wärmeableitung kann zu Überhitzung und Ausfällen führen. Entwickler sollten sicherstellen, dass der Wandler ausreichend gekühlt wird und die thermischen Spezifikationen eingehalten werden.
Fehlende Schutzschaltungen: Der Verzicht auf Schutzschaltungen wie Überspannungs- oder Überstromschutz kann die Zuverlässigkeit des Systems beeinträchtigen. Entwickler sollten geeignete Schutzmaßnahmen implementieren, um den Wandler und die angeschlossenen Komponenten zu schützen.
Durch die Beachtung dieser Tipps und die Vermeidung häufiger Designfehler können Entwickler den LM46002PWP effektiv in ihre Schaltungen integrieren und von seiner hohen Effizienz und Zuverlässigkeit profitieren.
Der LM46002PWP von Texas Instruments erweist sich als vielseitiger und effizienter DC-DC-Abwärtswandler. Seine hohe Effizienz, der breite Eingangsspannungsbereich und die kompakte Bauweise machen ihn ideal für zahlreiche Anwendungen. In der Automobilindustrie, Telekommunikation und Industrieelektronik zeigt er seine Stärken. Entwickler profitieren von seiner Zuverlässigkeit und Langlebigkeit. Der LM46002PWP bietet eine hervorragende Lösung für Projekte, die eine präzise Spannungsregelung und hohe Leistungsdichte erfordern.
FAQ
Was ist der LM46002PWP?
Der LM46002PWP ist ein synchroner DC-DC-Abwärtswandler von Texas Instruments. Er wandelt höhere Gleichspannungen in niedrigere Spannungsniveaus um und bietet eine präzise Spannungsregelung.
Welche Eingangsspannung unterstützt der LM46002PWP?
Der LM46002PWP unterstützt einen Eingangsspannungsbereich von 3,5V bis 60V. Diese Flexibilität ermöglicht den Einsatz in verschiedenen Anwendungen, von tragbaren Geräten bis zu industriellen Systemen.
Welche Ausgangsspannung und Stromstärke bietet der LM46002PWP?
Der LM46002PWP liefert eine einstellbare Ausgangsspannung von 1V bis 28V und einen maximalen Ausgangsstrom von 2A. Diese Spezifikationen machen ihn ideal für Anwendungen, die eine stabile Stromversorgung benötigen.
Warum ist die Effizienz des LM46002PWP so hoch?
Der LM46002PWP nutzt einen synchronen Schaltmechanismus, der Leistungsverluste minimiert und die Energieeffizienz maximiert. Diese Technologie reduziert den Energieverbrauch und die Wärmeentwicklung.
In welchen Branchen wird der LM46002PWP eingesetzt?
Der LM46002PWP findet Anwendung in der Automobilindustrie, Telekommunikation und Industrieelektronik. Seine hohe Effizienz und Zuverlässigkeit machen ihn zur bevorzugten Wahl für viele Anwendungen.
Welche Vorteile bietet der LM46002PWP gegenüber anderen DC-DC-Abwärtswandlern?
Der LM46002PWP bietet eine hohe Effizienz, eine kompakte Bauweise und eine hohe Zuverlässigkeit. Sein breiter Eingangsspannungsbereich und der synchrone Schaltmechanismus heben ihn von Konkurrenzprodukten ab.
Wie integriert man den LM46002PWP in eine Schaltung?
Entwickler sollten den Wandler nahe an der Last platzieren, hochwertige Kondensatoren verwenden und auf eine effektive Wärmeableitung achten. Diese Maßnahmen optimieren die Leistung und Zuverlässigkeit des Wandlers.
Welche Designfehler sollten vermieden werden?
Entwickler sollten unzureichende Entkopplung, falsche Induktivitätswerte und unzureichende Wärmeableitung vermeiden. Schutzschaltungen wie Überspannungs- oder Überstromschutz sind ebenfalls wichtig.
Welche Gehäuseoptionen gibt es für den LM46002PWP?
Der LM46002PWP ist im HTSSOP-16 Gehäuse erhältlich. Diese Bauweise unterstützt die Wärmeableitung und spart Platz auf der Leiterplatte, was ihn ideal für kompakte Anwendungen macht.
Wo kann man den LM46002PWP erwerben?
Der LM46002PWP ist bei globalen Distributoren und Lieferanten von elektronischen Bauteilen erhältlich. Interessierte können ihn über Plattformen wie deirchip.com beziehen.
