LM393DR,TI,Маломощный двойной компаратор

Микросхема LM393DR представляет собой маломощный двойной компаратор, который отличается высокой точностью и универсальностью. Она используется для обработки аналоговых сигналов, контроля температуры и управления батареями. Благодаря низкому энергопотреблению и широкому диапазону напряжений питания, LM393DR подходит для различных электронных устройств.

Основные преимущества микросхемы:

Эти характеристики делают LM393DR важным компонентом в современной электронике, обеспечивая надежность и эффективность работы систем.

Основные Выводы

• LM393DR — это маломощный двойной компаратор, который подходит для различных электронных устройств благодаря низкому энергопотреблению и широкому диапазону напряжений питания.

• Микросхема работает при напряжении от 2 В до 36 В, что делает её универсальной для однополярного и двуполярного питания.

• LM393DR отличается низким током потребления, что помогает продлить срок службы батарей в портативных устройствах.

• Компаратор обеспечивает высокую скорость работы с минимальным временем отклика в 300 наносекунд, что важно для приложений, требующих быстрой реакции.

• Корпус SOP-8 упрощает монтаж и экономит место на печатной плате, что делает LM393DR идеальным выбором для компактных устройств.

Технические характеристики LM393DR

Диапазон напряжения питания

LM393DR поддерживает широкий диапазон напряжения питания, что делает её универсальной для различных приложений. Она может работать как с однополярным, так и с двуполярным питанием:

• Однополярное питание: от +2 В до +36 В.

• Двуполярное питание: от ±1 В до ±18 В.

Эта гибкость позволяет использовать микросхему в устройствах с различными источниками питания. Например, она может быть интегрирована в схемы с батарейным питанием или в промышленные системы с более высокими напряжениями.

Ток потребления и энергосбережение

LM393DR отличается низким энергопотреблением, что особенно важно для портативных устройств. В зависимости от условий работы ток потребления может составлять:

Эти значения показывают, что микросхема эффективно использует энергию, что продлевает срок службы батарей в автономных системах. Низкий ток потребления также снижает тепловыделение, что положительно сказывается на долговечности устройства.

Температурный диапазон работы

LM393DR демонстрирует стабильную работу в стандартном температурном диапазоне. Она функционирует при температурах от 0 до +70 градусов Цельсия, что делает её подходящей для большинства бытовых и промышленных применений.

Этот диапазон позволяет использовать микросхему в условиях умеренного климата, где температура редко выходит за указанные пределы. Надёжность работы сохраняется даже при длительном использовании в сложных условиях.

Время отклика и скорость переключения

LM393DR обеспечивает высокую скорость работы благодаря минимальному времени отклика. Этот параметр особенно важен для приложений, где требуется быстрое сравнение сигналов. Время задержки микросхемы составляет всего 300 наносекунд. Это позволяет использовать её в схемах, где критична оперативность обработки данных.

Благодаря такой скорости переключения, LM393DR подходит для работы в устройствах реального времени. Например, она может использоваться в системах управления двигателями, где требуется мгновенная реакция на изменения входных сигналов. Высокая скорость также делает её эффективной в схемах с частотной модуляцией и других высокочастотных приложениях.

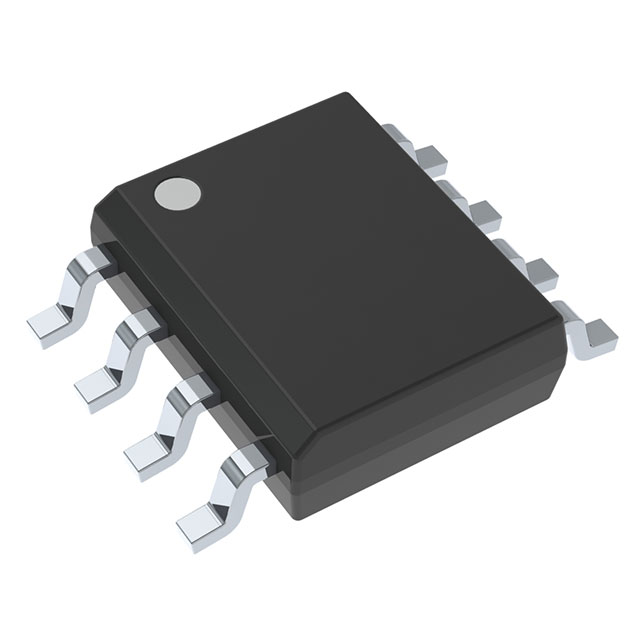

Особенности корпуса SOP-8

Корпус SOP-8 (Small Outline Package) является стандартным для LM393DR. Этот тип корпуса отличается компактностью и удобством монтажа. SOP-8 имеет восемь выводов, что упрощает интеграцию микросхемы в печатные платы. Его размеры позволяют экономить место, что особенно важно для портативных и миниатюрных устройств.

Основные преимущества корпуса SOP-8:

• Компактность: уменьшенные размеры корпуса облегчают проектирование компактных устройств.

• Удобство монтажа: SOP-8 поддерживает поверхностный монтаж (SMT), что ускоряет процесс сборки.

• Надёжность: корпус обеспечивает защиту микросхемы от внешних воздействий, таких как влага и пыль.

Этот корпус широко используется в современной электронике. Он подходит для бытовых приборов, промышленных систем и автомобильной электроники. Компактный размер и высокая надёжность делают его универсальным решением для различных приложений.

Принципы работы LM393DR

Основы работы двойного компаратора

LM393DR функционирует как двойной компаратор, сравнивая напряжения на двух входах: инвертирующем (-) и неинвертирующем (+). Основные принципы работы включают:

• Если напряжение на входе (+) превышает напряжение на входе (-), выход компаратора становится высоким, близким к напряжению питания.

• Если напряжение на входе (-) выше, выход становится низким, близким к уровню земли.

• Открытый коллекторный выход позволяет подключать внешний источник напряжения через резистор, что обеспечивает гибкость в использовании.

Эти особенности делают LM393DR универсальным решением для обработки сигналов в различных электронных устройствах.

Примеры схем подключения

Управление светодиодами

LM393DR часто используется для управления светодиодами в зависимости от внешних условий. Например, в схеме уличного светильника компаратор регулирует работу светодиода на основе уровня освещенности. Для этого применяются фоторезистор и резисторы, которые создают делители напряжения. Такая схема позволяет автоматически включать светодиоды в темное время суток.

Использование в датчиках

Компаратор также применяется в датчиках, где требуется точное определение пороговых значений. Например, схема с фоторезистором и потенциометром может управлять светодиодом, реагируя на изменения освещенности. Резисторы в этой схеме помогают настроить порог срабатывания, обеспечивая точность работы устройства.

Работа с аналоговыми сигналами

LM393DR эффективно обрабатывает аналоговые сигналы благодаря своей конструкции. Он сравнивает входные сигналы, поступающие на инвертирующий и неинвертирующий входы, и формирует выходное напряжение в зависимости от их разницы. Компаратор может работать как от одинарного, так и от двойного источника питания, что расширяет его возможности. Эти характеристики делают его идеальным для задач, связанных с обработкой аналоговых данных, таких как контроль температуры или управление батареями.

Применение LM393DR в электронике

Системы освещения

LM393DR активно используется в системах освещения благодаря своим характеристикам. Она позволяет создавать схемы, которые автоматически регулируют освещение в зависимости от внешних условий. Например, компаратор может управлять включением и выключением светодиодов на основе уровня освещенности. Это особенно полезно для уличных фонарей и бытовых осветительных приборов.

Основные преимущества LM393DR для систем освещения:

Эти параметры делают микросхему универсальной для различных осветительных решений, обеспечивая надежность и экономию энергии.

Датчики температуры и влажности

LM393DR часто применяется в датчиках температуры и влажности. Она обеспечивает точное сравнение сигналов, поступающих от сенсоров, и помогает определить пороговые значения. Например, микросхема может использоваться для управления системами вентиляции или отопления, реагируя на изменения температуры или влажности.

Характеристики, которые делают LM393DR подходящей для таких задач:

Эти параметры обеспечивают стабильную работу микросхемы в условиях, требующих высокой точности и надежности.

Автоматизация и управление

LM393DR играет важную роль в системах автоматизации и управления. Она используется для обработки сигналов и выполнения различных функций в бытовой, промышленной и автомобильной электронике. Компаратор помогает автоматизировать процессы и повышает эффективность работы устройств.

Примеры применения LM393DR в автоматизации:

• Использование в автомобильной электронике для контроля различных параметров.

• Применение в промышленных устройствах для автоматизации процессов.

• Включение в системы управления для обработки сигналов.

• Использование в бытовой технике для управления освещением и другими функциями.

Эти примеры демонстрируют универсальность микросхемы и её важность в современных системах управления.

Автомобильная электроника

LM393DR активно используется в автомобильной электронике благодаря своим универсальным характеристикам. Она поддерживает широкий диапазон напряжения питания от 2 до 36 В, что позволяет интегрировать её в различные автомобильные системы. Например, микросхема может применяться в системах управления двигателем, где требуется точное сравнение сигналов для регулировки работы компонентов.

Низкое энергопотребление, составляющее всего 2.5 мА, делает LM393DR идеальной для использования в условиях ограниченного энергоресурса. Это особенно важно для автомобильных систем, работающих от аккумуляторов. Высокая точность, обеспечиваемая входным напряжением смещения в пределах ±1 мВ, гарантирует стабильную работу даже в условиях вибрации и перепадов температуры.

LM393DR часто используется в системах контроля освещения, таких как автоматическое включение фар при снижении уровня освещённости. Она также применяется в датчиках парковки, где требуется быстрое и точное определение расстояния до препятствий. Её компактный корпус SOP-8 упрощает установку в ограниченном пространстве автомобильных плат.

Совет: Использование LM393DR в автомобильных системах помогает повысить надёжность и долговечность устройств, минимизируя энергопотребление и обеспечивая точность работы.

Эти особенности делают микросхему незаменимой в современных автомобилях, где требуется сочетание эффективности, компактности и стабильности.

Сравнение LM393DR с аналогами

Преимущества: низкое энергопотребление, широкий диапазон напряжений

LM393DR выделяется среди аналогов благодаря своим уникальным характеристикам. Она поддерживает широкий диапазон напряжения питания от 2 В до 36 В, что делает её универсальной для различных приложений. Низкое энергопотребление, составляющее всего 2.5 мА, позволяет использовать микросхему в устройствах с ограниченным энергоресурсом. Высокая точность обеспечивается напряжением смещения в 5 мВ при 30 В, что гарантирует стабильную работу в сложных условиях.

Эти параметры делают LM393DR идеальным выбором для задач, где требуется высокая точность и низкое энергопотребление. Она также демонстрирует минимальный период задержки в 300 наносекунд, что обеспечивает быструю реакцию на изменения входных сигналов.

Недостатки и ограничения

При использовании LM393DR важно учитывать некоторые ограничения. Микросхема чувствительна к превышению допустимых параметров, что может привести к сбоям в работе. Выходное короткое замыкание способно вызвать перегрев и повреждение устройства. Для стабильной работы рекомендуется соблюдать температурный диапазон от 0 до 70 градусов Цельсия.

• Чувствительность к превышению допустимых параметров.

• Возможность перегрева при коротком замыкании на выходе.

• Ограничение рабочего температурного диапазона (0–70 °C).

Эти аспекты требуют внимательного подхода при проектировании схем с использованием LM393DR.

Популярные аналоги: LM339, LM2903

Среди аналогов LM393DR выделяются LM339 и LM2903. Эти микросхемы также относятся к семейству двойных дифференциальных компараторов. Они работают от одного источника питания и поддерживают широкий диапазон входных напряжений. LM2903B, например, обладает улучшенными характеристиками и доступной ценой. LM293 может использоваться как замена в некоторых приложениях.

• LM2903B: двойной компаратор с улучшенными параметрами.

• LM2903: аналог с немного меньшим энергопотреблением.

• LM293: альтернатива с похожими характеристиками.

Эти аналоги предоставляют разработчикам дополнительные варианты для выбора, но LM393DR остаётся лидером благодаря своей универсальности и эффективности.

LM393DR демонстрирует универсальность и важность в современной электронике. Её низкое энергопотребление, высокая точность и широкий диапазон напряжений делают её подходящей для множества приложений. Эта микросхема идеально подходит для обработки аналоговых сигналов, управления батареями и контроля температуры.

Рекомендуется использовать LM393DR в проектах, где требуется высокая надёжность и эффективность. Она особенно полезна в портативных устройствах, системах автоматизации и автомобильной электронике. Компактный корпус SOP-8 упрощает интеграцию в схемы.

Ключевые преимущества LM393DR представлены в таблице:

Совет: Использование LM393DR в проектах помогает снизить энергопотребление и повысить точность работы устройств. Это делает её незаменимой для разработчиков, стремящихся к созданию надёжных и эффективных решений.

FAQ

Что такое LM393DR и для чего она используется?

LM393DR — это маломощный двойной компаратор с высокой точностью. Он используется для сравнения аналоговых сигналов, управления батареями, контроля температуры и автоматизации. Его универсальность делает его подходящим для бытовой, промышленной и автомобильной электроники.

Какой диапазон напряжения питания поддерживает LM393DR?

Микросхема поддерживает широкий диапазон напряжения питания: от 2 В до 36 В для однополярного питания и от ±1 В до ±18 В для двуполярного. Это позволяет использовать её в устройствах с различными источниками питания.

Какие преимущества у LM393DR перед аналогами?

LM393DR отличается низким энергопотреблением (2.5 мА), высокой точностью (напряжение смещения 5 мВ) и быстрым временем отклика (300 нс). Эти характеристики делают её идеальной для задач, где важны эффективность и надёжность.

Можно ли использовать LM393DR в портативных устройствах?

Да, LM393DR идеально подходит для портативных устройств благодаря низкому энергопотреблению и компактному корпусу SOP-8. Она продлевает срок службы батарей и экономит место на печатной плате.

В каких приложениях чаще всего используется LM393DR?

LM393DR применяется в системах освещения, датчиках температуры и влажности, автомобильной электронике и автоматизации. Она обеспечивает точное сравнение сигналов и надёжную работу в различных условиях.

Совет: Для максимальной эффективности рекомендуется использовать LM393DR в проектах, где важны низкое энергопотребление и высокая точность.
