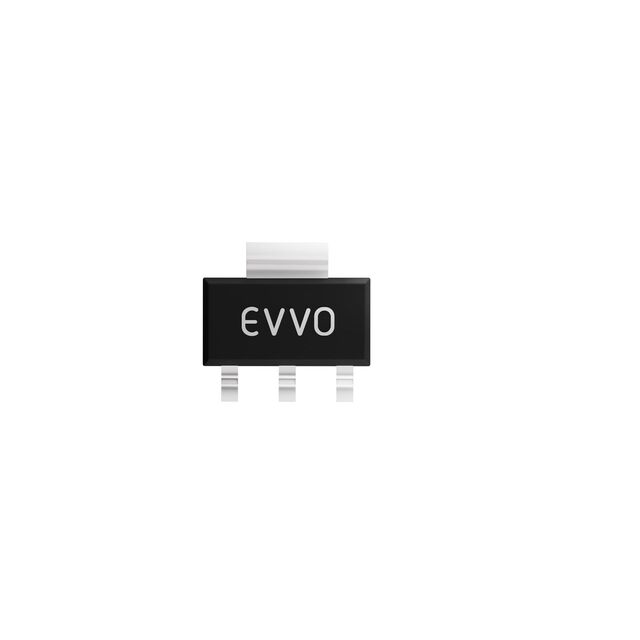

AMS1117-3.3,AMS,Liniowe regulatory napięcia

AMS1117-3.3 to wysokowydajny liniowy regulator napięcia, który dostarcza stabilne napięcie 3,3 V. Jego popularność wynika z szerokiego zastosowania w urządzeniach takich jak monitory komputerowe, telewizory czy moduły komunikacyjne. Dzięki zakresowi napięcia wejściowego od 4,5 V do 15 V oraz maksymalnemu prądowi wyjściowemu 1 A, AMS1117-3.3 zapewnia niezawodność w różnych warunkach. Stabilizatory liniowe, takie jak ten, są kluczowe w projektach elektronicznych, ponieważ chronią urządzenia przed fluktuacjami napięcia, co zwiększa ich żywotność i wydajność.

Kluczowe Wnioski

• AMS1117-3.3 daje stałe napięcie 3.3 V. Jest świetny do urządzeń o niskim napięciu, jak mikrokontrolery i moduły komunikacyjne.

• Upewnij się, że napięcie wejściowe wynosi od 4.5 V do 15 V. To zapewni stabilność i ochroni regulator przed uszkodzeniem.

• Użyj kondensatorów 10 µF na wejściu i wyjściu. Pomagają one ustabilizować napięcie i zmniejszyć zakłócenia, zgodnie z zaleceniami producenta.

• Pamiętaj o odprowadzaniu ciepła. Stosuj wentylację lub radiatory, aby uniknąć przegrzania podczas pracy.

• AMS1117-3.3 jest tani i łatwo dostępny. To dobry wybór dla początkujących i zaawansowanych inżynierów w projektach elektronicznych.

Kluczowe cechy AMS1117-3.3

Zakres napięcia wejściowego i wyjściowego

AMS1117-3.3 działa w szerokim zakresie napięcia wejściowego, co czyni go wszechstronnym rozwiązaniem w projektach elektronicznych. Możesz zasilać go napięciem od 4,5 V do 15 V, co pozwala na elastyczność w doborze źródła zasilania. Napięcie wyjściowe jest precyzyjnie ustalone na poziomie 3,3 V, co jest idealne dla układów niskonapięciowych.

Dodatkowo, tolerancja napięcia wyjściowego wynosi ±1,5%, co zapewnia stabilność i niezawodność w różnych warunkach pracy.

Maksymalny prąd wyjściowy i minimalny prąd obciążenia

AMS1117-3.3 może dostarczyć maksymalny prąd wyjściowy wynoszący 1 A w standardowych warunkach. W określonych sytuacjach, takich jak wyższe temperatury, maksymalny prąd może spaść do 800 mA. Dlatego ważne jest, abyś uwzględnił te ograniczenia podczas projektowania swojego układu.

Aby AMS1117-3.3 działał poprawnie, minimalny prąd obciążenia powinien wynosić co najmniej 10 mA. Zbyt niskie obciążenie może prowadzić do niestabilności napięcia wyjściowego.

Wymagania dotyczące kondensatorów wejściowych i wyjściowych

Kondensatory odgrywają kluczową rolę w stabilizacji pracy AMS1117-3.3. Producent zaleca zastosowanie kondensatora wejściowego (C1) o pojemności 10 µF między pinami IN i GND oraz kondensatora wyjściowego (C2) o tej samej pojemności między OUT i GND.

Użycie niewłaściwych kondensatorów może prowadzić do problemów, takich jak niestabilność napięcia, przegrzewanie się układu, a nawet uszkodzenie komponentów. Dlatego zawsze upewnij się, że stosujesz odpowiednie kondensatory zgodnie z zaleceniami producenta.

Ograniczenia dotyczące wydzielania ciepła

AMS1117-3.3, jak każdy liniowy regulator napięcia, generuje ciepło podczas pracy. Ilość wydzielanego ciepła zależy od różnicy napięcia wejściowego i wyjściowego oraz od pobieranego prądu. Wysokie obciążenia lub podwyższona temperatura otoczenia mogą prowadzić do przegrzewania układu. Aby uniknąć problemów, musisz zrozumieć ograniczenia związane z rozpraszaniem ciepła.

Dlaczego rozpraszanie ciepła jest ważne?

• Przy dużych różnicach napięcia wejściowego i wyjściowego układ może wydzielać znaczną ilość ciepła. Na przykład, jeśli napięcie wejściowe wynosi 5 V, napięcie wyjściowe 3,3 V, a prąd 300 mA, moc rozpraszana wynosi 0,51 W.

• Brak odpowiedniego chłodzenia może prowadzić do niestabilności pracy, a nawet uszkodzenia AMS1117-3.3.

Jak poprawić rozpraszanie ciepła?

Aby zminimalizować ryzyko przegrzewania, zastosuj odpowiednie techniki chłodzenia:

• Rozpraszanie ciepła: Upewnij się, że AMS1117-3.3 jest zamontowany w środowisku z dobrą wentylacją. Możesz także użyć radiatora, aby zwiększyć efektywność chłodzenia.

• Dodanie kondensatorów: Kondensatory wejściowe i wyjściowe nie tylko stabilizują napięcie, ale także pomagają zmniejszyć przegrzewanie.

Pamiętaj, że odpowiednie zarządzanie ciepłem zwiększa niezawodność i żywotność AMS1117-3.3. Wybierając techniki chłodzenia, dostosuj je do warunków pracy i wymagań projektu.

Zastosowania AMS1117-3.3

Zasilanie mikrokontrolerów, takich jak Arduino i ESP8266

AMS1117-3.3 doskonale sprawdza się w zasilaniu mikrokontrolerów, takich jak Arduino i ESP8266. Dzięki stabilnemu napięciu wyjściowemu 3,3 V, zapewnia niezawodną pracę tych układów, które są często wykorzystywane w projektach IoT i automatyce domowej. Możesz użyć tego regulatora, aby chronić mikrokontrolery przed fluktuacjami napięcia, które mogą powodować błędy w działaniu.

Najczęstsze zastosowania AMS1117-3.3 w projektach z mikrokontrolerami obejmują:

• Monitory komputerowe: dostarczanie stabilnego napięcia dla kart graficznych i dysków twardych.

• Maszyny Mahjong: zasilanie obwodów sterujących i punktacji.

• Natychmiastowe grzejniki makaronu: precyzyjne napięcie dla układów sterujących ogrzewaniem.

• Telewizory: zasilanie układów obrazów i sterujących.

Dzięki swojej wszechstronności AMS1117-3.3 jest idealnym wyborem do projektów wymagających stabilnego napięcia 3,3 V.

Zasilanie modułów komunikacyjnych

Moduły komunikacyjne, takie jak moduły Wi-Fi, Bluetooth czy GSM, wymagają stabilnego napięcia, aby działać poprawnie. AMS1117-3.3 zapewnia niezawodne zasilanie, co jest kluczowe dla ich stabilności. Fluktuacje napięcia wejściowego lub zmiany obciążenia mogą negatywnie wpływać na działanie modułów. Dzięki AMS1117-3.3 możesz uniknąć takich problemów.

Najważniejsze zalety stosowania AMS1117-3.3 w modułach komunikacyjnych to:

• Stabilne napięcie wyjściowe, które minimalizuje zakłócenia.

• Ochrona przed nagłymi zmianami napięcia wejściowego.

• Zwiększenie żywotności modułów dzięki precyzyjnemu zasilaniu.

Jeśli projektujesz urządzenie z modułem komunikacyjnym, AMS1117-3.3 pomoże Ci zapewnić jego niezawodność.

Inne zastosowania w układach niskonapięciowych

AMS1117-3.3 znajduje zastosowanie w wielu innych układach niskonapięciowych. Możesz go użyć w projektach z komponentami, które wymagają stabilnego napięcia 3,3 V. Przykłady takich układów to:

• LC1117CLTR33

• LM1117MPX-33NOPB

• ME1117A33B3G

• TLV1117-333IDCYR

Dzięki swojej prostocie i niezawodności AMS1117-3.3 jest często wybierany do zasilania urządzeń konsumenckich, takich jak telewizory czy monitory komputerowe. W każdym z tych przypadków regulator zapewnia stabilność i wydajność, co czyni go niezastąpionym w projektach elektronicznych.

Kroki implementacji AMS1117-3.3 w projekcie

Wybór odpowiedniego napięcia wejściowego

Wybór napięcia wejściowego dla AMS1117-3.3 jest kluczowy dla jego prawidłowego działania. Musisz upewnić się, że napięcie mieści się w zalecanym zakresie. Zbyt niskie napięcie może prowadzić do niestabilności, a zbyt wysokie – do uszkodzenia układu. Poniższa tabela przedstawia kryteria wyboru napięcia wejściowego:

Pamiętaj, aby zawsze sprawdzić specyfikację źródła zasilania przed podłączeniem AMS1117-3.3. Wybór odpowiedniego napięcia wejściowego zapewni stabilność i wydajność układu.

Dobór kondensatorów wejściowych i wyjściowych

Kondensatory są niezbędne do prawidłowego działania AMS1117-3.3. Kondensator wejściowy (C1) stabilizuje napięcie zasilania, a kondensator wyjściowy (C2) redukuje tętnienia i zapewnia stabilne napięcie wyjściowe. Producent zaleca użycie kondensatorów o pojemności 10 µF. Upewnij się, że kondensatory są podłączone zgodnie z poniższymi wskazówkami:

• C1 (wejściowy): Umieść między pinami IN i GND.

• C2 (wyjściowy): Umieść między pinami OUT i GND.

Nieprawidłowy dobór kondensatorów może prowadzić do niestabilności napięcia lub uszkodzenia układu. Zawsze stosuj kondensatory zgodne z zaleceniami producenta.

Schemat podłączenia i typowe błędy do uniknięcia

Podłączanie AMS1117-3.3 wymaga precyzji. Oto kilka typowych błędów, które możesz napotkać, oraz wskazówki, jak ich uniknąć:

• Niewłaściwe podłączenie kondensatorów, co prowadzi do niestabilności napięcia.

• Przekroczenie dopuszczalnego zakresu napięcia wejściowego (4,5 V – 15 V), co może uszkodzić układ.

• Przekroczenie limitu prądu wyjściowego (1 A), co może spowodować przegrzanie.

Aby uniknąć tych problemów, upewnij się, że schemat podłączenia jest zgodny z dokumentacją techniczną. Dodatkowo, zwróć uwagę na następujące wyzwania:

• Ochrona statyczna: Stosuj środki ochrony przed wyładowaniami elektrostatycznymi.

• Rozpraszanie ciepła: Zapewnij odpowiednią wentylację lub użyj radiatora.

• Stabilność mocy: Uwzględnij fluktuacje zasilania i zmiany obciążenia.

Dzięki tym krokom unikniesz błędów i zapewnisz niezawodność swojego projektu.

Zalety i ograniczenia AMS1117-3.3

Zalety: prostota, niski koszt, szeroka dostępność

AMS1117-3.3 wyróżnia się prostotą konstrukcji, co ułatwia jego implementację w projektach elektronicznych. Dzięki temu możesz szybko i bezproblemowo zintegrować go z układem, nawet jeśli dopiero zaczynasz swoją przygodę z elektroniką. Jego niski koszt sprawia, że jest dostępny dla szerokiego grona użytkowników, od hobbystów po profesjonalnych inżynierów.

Dodatkowo, AMS1117-3.3 jest szeroko dostępny na rynku. Możesz go znaleźć w wielu sklepach elektronicznych, zarówno stacjonarnych, jak i internetowych. To oznacza, że nie musisz długo szukać, aby zdobyć ten komponent do swojego projektu. Dzięki tym cechom AMS1117-3.3 jest idealnym wyborem dla osób, które szukają prostego i ekonomicznego rozwiązania do stabilizacji napięcia.

Ograniczenia: wydzielanie ciepła, niska sprawność przy dużych różnicach napięcia

AMS1117-3.3, jak każdy liniowy regulator napięcia, ma swoje ograniczenia. Jednym z nich jest wydzielanie ciepła. Przy wysokich obciążeniach lub w warunkach podwyższonej temperatury otoczenia układ może się przegrzewać. Aby temu zapobiec, musisz zapewnić odpowiednie warunki do rozpraszania ciepła. Poniższa tabela przedstawia szczegóły tego ograniczenia:

Kolejnym ograniczeniem jest niska sprawność przy dużych różnicach napięcia wejściowego i wyjściowego. W takich przypadkach AMS1117-3.3 traci znaczną część energii w postaci ciepła, co obniża jego efektywność. W niektórych zastosowaniach, takich jak układy wymagające wysokiej stabilności napięcia lub odporności na hałas, AMS1117-3.3 może być mniej efektywny. Oto przykłady takich sytuacji:

• Wysoka stabilność napięcia i odporność na hałas są wymagane.

• Duże fluktuacje zasilania lub zmiany obciążenia występują.

• Wysokie obciążenia lub wysokie temperatury otoczenia wymagają dużego rozpraszania ciepła.

Zrozumienie tych ograniczeń pozwoli Ci lepiej zaplanować projekt i uniknąć potencjalnych problemów.

Przykładowy projekt z AMS1117-3.3

Schemat zasilacza z AMS1117-3.3

Tworzenie zasilacza z AMS1117-3.3 wymaga kilku kluczowych elementów. Oto lista komponentów, które powinieneś uwzględnić w swoim projekcie:

1. AMS1117-3.3V – stabilizator LDO 3,3 V, który zapewnia maksymalny prąd wyjściowy 1 A.

2. C1 – kondensator wejściowy 10 µF, ceramiczny (MLCC), który stabilizuje napięcie wejściowe.

3. C2 – kondensator wyjściowy 10 µF, ceramiczny (MLCC), który redukuje tętnienia i zapewnia stabilne napięcie wyjściowe.

Wskazówka: Upewnij się, że kondensatory są odpowiednio podłączone do pinów IN, OUT i GND zgodnie z dokumentacją techniczną. To kluczowe dla stabilności układu.

Schemat zasilacza z AMS1117-3.3 jest prosty, co czyni go idealnym dla początkujących. Wystarczy podłączyć źródło zasilania do pinu IN, a obciążenie do pinu OUT. Kondensatory C1 i C2 powinny znajdować się blisko układu, aby zminimalizować zakłócenia.

Wyjaśnienie działania krok po kroku

Aby poprawnie zrealizować projekt zasilacza z AMS1117-3.3, wykonaj następujące kroki:

• Ochrona statyczna: Zastosuj środki ochrony przed wyładowaniami elektrostatycznymi, aby uniknąć uszkodzenia układu.

• Opakowanie i spawanie: Wybierz odpowiednie opakowanie dla AMS1117-3.3 i przestrzegaj metod lutowania, aby zapewnić trwałość połączeń.

• Zakres napięcia wejściowego: Upewnij się, że napięcie wejściowe mieści się w zakresie od 4,5 V do 15 V. Zbyt wysokie napięcie może uszkodzić układ.

• Limit prądu wyjściowego: Pamiętaj, że maksymalny prąd wyjściowy wynosi 1 A. Przekroczenie tego limitu może prowadzić do przegrzewania.

• Stabilność mocy: Uwzględnij fluktuacje zasilania i zmiany obciążenia, aby zapewnić niezawodność działania.

Uwaga: Jeśli różnica między napięciem wejściowym a wyjściowym jest duża, AMS1117-3.3 może wydzielać znaczną ilość ciepła. W takich przypadkach zastosuj radiator lub zapewnij odpowiednią wentylację.

Po wykonaniu tych kroków możesz przetestować swój zasilacz. Podłącz obciążenie, które wymaga napięcia 3,3 V, i sprawdź stabilność napięcia wyjściowego za pomocą multimetru. Dzięki AMS1117-3.3 Twój projekt zyska niezawodne źródło zasilania.

AMS1117-3.3 wyróżnia się kluczowymi cechami, które czynią go niezastąpionym w projektach elektronicznych:

• Stabilność napięcia wyjściowego.

• Ochrona przed przegrzaniem i nadmiernym prądem.

• Efektywność konwersji mocy.

Podczas implementacji pamiętaj o kilku wskazówkach:

• Zabezpiecz układ przed wyładowaniami statycznymi.

• Upewnij się, że napięcie wejściowe mieści się w zakresie 4,5 V–15 V.

• Uwzględnij limit prądu wyjściowego (1 A).

Eksperymentuj z AMS1117-3.3 w różnych układach, aby odkryć jego pełny potencjał i poprawić stabilność swoich projektów.

FAQ

Jakie są główne zastosowania AMS1117-3.3?

AMS1117-3.3 znajduje zastosowanie w zasilaniu mikrokontrolerów, modułów komunikacyjnych (Wi-Fi, Bluetooth, GSM) oraz innych układów niskonapięciowych. Możesz go użyć w projektach IoT, automatyce domowej, a także w urządzeniach konsumenckich, takich jak telewizory czy monitory komputerowe.

Czy AMS1117-3.3 wymaga dodatkowych komponentów?

Tak, AMS1117-3.3 wymaga kondensatorów wejściowych i wyjściowych o pojemności 10 µF. Kondensatory stabilizują napięcie i redukują tętnienia. Upewnij się, że są poprawnie podłączone między odpowiednimi pinami (IN, OUT, GND), aby zapewnić stabilność układu.

Jakie są ograniczenia AMS1117-3.3?

AMS1117-3.3 ma ograniczenia związane z wydzielaniem ciepła i niską sprawnością przy dużych różnicach napięcia wejściowego i wyjściowego. Przy wysokich obciążeniach układ może się przegrzewać. Zastosuj radiator lub zapewnij dobrą wentylację, aby uniknąć problemów.

Jak obliczyć moc rozpraszaną przez AMS1117-3.3?

Moc rozpraszana to różnica napięcia wejściowego i wyjściowego pomnożona przez prąd. Na przykład, przy napięciu wejściowym 5 V, wyjściowym 3,3 V i prądzie 300 mA, moc wynosi (5 V - 3,3 V) * 0,3 A = 0,51 W.

Czy AMS1117-3.3 jest odpowiedni dla początkujących?

Tak, AMS1117-3.3 jest prosty w użyciu i szeroko dostępny. Dzięki niskim kosztom i łatwej implementacji jest idealny dla początkujących, którzy chcą nauczyć się projektowania zasilaczy i zarządzania napięciem w układach elektronicznych.
