ADM3053BRWZ,AD,Изолированный приемопередатчик данных
Микросхема ADM3053BRWZ — это современное решение для передачи данных с высокой степенью электрической изоляции. Она предназначена для использования в промышленных системах, где требуется надежная защита от помех и стабильная работа в сложных условиях. Устройство сочетает в себе низкое энергопотребление и высокую скорость передачи данных, что делает его незаменимым компонентом для систем связи. Благодаря своим характеристикам, ADM3053BRWZ играет ключевую роль в обеспечении безопасности и эффективности современных технологий.
Основные Выводы
ADM3053BRWZ обеспечивает гальваническую изоляцию до 2,5 кВ, что защищает системы от электрических помех и высоких напряжений.
Скорость передачи данных до 1 Мбит/с делает ADM3053BRWZ идеальным для высокоскоростных систем связи.
Низкое энергопотребление в 232 мА способствует снижению эксплуатационных расходов и продлевает срок службы оборудования.
Интегрированный DC-DC преобразователь упрощает проектирование и снижает количество необходимых внешних компонентов.
Совместимость с CAN-протоколами позволяет легко интегрировать ADM3053BRWZ в различные системы, включая автомобильную электронику.
Основные характеристики ADM3053BRWZ
Технические параметры
Гальваническая изоляция до 2,5 кВ.
ADM3053BRWZ обеспечивает гальваническую изоляцию до 2,5 кВ, что защищает системы от электрических помех и высоких напряжений. Это особенно важно для промышленных приложений, где стабильность и безопасность передачи данных имеют первостепенное значение.
Скорость передачи данных до 1 Мбит/с.
Микросхема поддерживает скорость передачи данных до 1 Мбит/с, что делает её подходящей для высокоскоростных систем связи. Это позволяет использовать ADM3053BRWZ в сложных сетях, где требуется быстрая и надёжная передача информации.
Энергопотребление и диапазон напряжений (3,3–5 В).
Энергопотребление устройства составляет всего 232 мА, что делает его энергоэффективным решением. Диапазон напряжений питания от 3,3 до 5 В обеспечивает гибкость в проектировании систем. В таблице ниже представлены ключевые параметры микросхемы:
Параметр | Значение |
|---|---|
Напряжение питания | 4.5…5,5 В |
Диапазон рабочих температур | -40…+85 °С |
Скорость передачи данных | 1 Мбит/с |
Потребляемый ток | 232 мА |
Количество каналов | 1 |
Способ монтажа | поверхностный (SMT) |
Корпус | SOIC-20 |
Особенности конструкции
Интегрированный DC-DC преобразователь.
Интегрированный DC-DC преобразователь является одной из ключевых особенностей ADM3053BRWZ. Он выполняет сразу две функции: обеспечивает изоляцию и питание для CAN-трансивера. Это снижает количество внешних компонентов, упрощает проектирование и ускоряет внедрение устройства в системы.
Преимущества интегрированного DC-DC преобразователя:
Обеспечивает изоляцию и питание.
Уменьшает количество внешних компонентов.
Упрощает проектирование.
Формат корпуса SO20 и удобство монтажа.

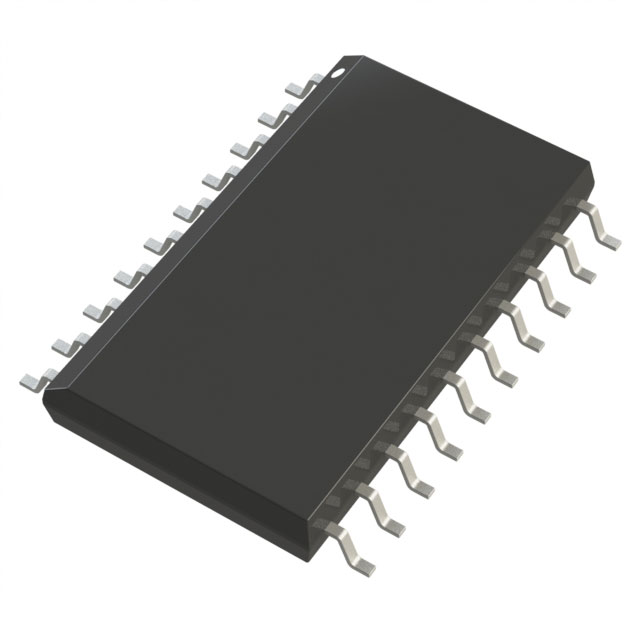

ADM3053BRWZ поставляется в корпусе SOIC-20, который поддерживает поверхностный монтаж (SMT). Это упрощает процесс установки и делает устройство совместимым с современными производственными линиями. Компактный размер корпуса позволяет использовать микросхему в ограниченном пространстве, что особенно важно для автомобильной электроники и других компактных систем.
Преимущества использования ADM3053BRWZ
Надёжность и безопасность
Защита от электрических помех и высоких напряжений.
ADM3053BRWZ обеспечивает надежную защиту от электрических помех и высоких напряжений. Это достигается благодаря гальванической изоляции до 2,5 кВ. Такая изоляция предотвращает повреждение оборудования и сохраняет стабильность передачи данных даже в условиях сильных электромагнитных помех. Это особенно важно для промышленных систем, где безопасность и надежность играют ключевую роль.
Устойчивость к экстремальным температурам (-40 до +85 °C).
Микросхема демонстрирует устойчивость к экстремальным температурам в диапазоне от -40 до +85 °C. Это позволяет использовать её в самых сложных условиях, включая холодные или жаркие промышленные среды. Такая характеристика делает ADM3053BRWZ подходящим выбором для систем, работающих в суровых климатических условиях.
Энергоэффективность
Снижение энергопотребления в системах.
ADM3053BRWZ отличается низким энергопотреблением, что способствует снижению общей нагрузки на систему. Это особенно важно для современных устройств, где энергоэффективность становится приоритетом. Использование этой микросхемы позволяет проектировщикам создавать системы, которые потребляют меньше энергии, сохраняя при этом высокую производительность.
💡 Совет: Низкое энергопотребление ADM3053BRWZ помогает продлить срок службы оборудования и снизить эксплуатационные расходы.
Простота интеграции
Совместимость с CAN-протоколами.
ADM3053BRWZ полностью совместим с CAN-протоколами, что делает его универсальным решением для различных систем связи. Это упрощает процесс интеграции микросхемы в существующие сети и позволяет использовать её в широком спектре приложений, включая автомобильную электронику и промышленные системы.
Удобство проектирования и внедрения.
Формат корпуса SOIC-20 и интегрированный DC-DC преобразователь упрощают проектирование и внедрение микросхемы. Это снижает количество необходимых внешних компонентов и ускоряет процесс разработки. Инженеры могут легко интегрировать ADM3053BRWZ в свои проекты, минимизируя затраты времени и ресурсов.
Области применения ADM3053BRWZ
Промышленные системы автоматизации
Управление производственными процессами.
ADM3053BRWZ активно используется в промышленных системах автоматизации. Его высокая гальваническая изоляция и устойчивость к помехам делают его идеальным для управления производственными процессами. Микросхема обеспечивает надежную передачу данных между устройствами, что особенно важно для сложных производственных линий. Она помогает минимизировать риски сбоев и повышает общую эффективность систем. Благодаря низкому энергопотреблению, ADM3053BRWZ снижает эксплуатационные расходы, что делает его выгодным решением для предприятий.
Автомобильная электроника
Использование в CAN-шинах и других системах связи.
В автомобильной электронике ADM3053BRWZ играет ключевую роль в обеспечении связи между различными модулями. CAN-шины, широко используемые в автомобилях, требуют надежных и энергоэффективных компонентов. ADM3053BRWZ поддерживает стабильную передачу данных даже в условиях сильных электромагнитных помех. Его компактный корпус SOIC-20 позволяет интегрировать микросхему в ограниченное пространство, что особенно важно для современных автомобилей. Это решение помогает улучшить производительность и надежность автомобильных систем.
Системы управления и мониторинга
Применение в энергетике и телекоммуникациях.
ADM3053BRWZ находит широкое применение в системах управления и мониторинга. В энергетике микросхема используется для передачи данных между устройствами, обеспечивая стабильность и безопасность работы. В телекоммуникациях она помогает поддерживать надежную связь между узлами сети. Высокая устойчивость к экстремальным температурам позволяет использовать ADM3053BRWZ в сложных климатических условиях. Это делает её универсальным решением для различных отраслей, где требуется надежная передача данных.
Практические примеры использования
Пример успешного проекта
Реализация в промышленной автоматизации.
В одном из успешных проектов ADM3053BRWZ использовался для модернизации системы управления производственной линией. Инженеры интегрировали микросхему в сеть CAN для связи между контроллерами и датчиками. Благодаря гальванической изоляции до 2,5 кВ устройство обеспечило защиту от электрических помех, что особенно важно в условиях работы с мощным оборудованием. Скорость передачи данных до 1 Мбит/с позволила системе быстро обрабатывать сигналы, минимизируя задержки.
Энергопотребление микросхемы также сыграло ключевую роль. Оно позволило снизить нагрузку на источник питания, что увеличило общую энергоэффективность системы. Интегрированный DC-DC преобразователь упростил проектирование, сократив количество внешних компонентов. Этот проект продемонстрировал, как ADM3053BRWZ может повысить надежность и производительность промышленных систем.
💡 Примечание: Использование ADM3053BRWZ в промышленных системах помогает минимизировать риски сбоев и повысить безопасность передачи данных.
Советы по интеграции
Рекомендации по проектированию схем.
Для успешной интеграции ADM3053BRWZ в проект важно учитывать несколько факторов. Во-первых, необходимо правильно выбрать источник питания, соответствующий диапазону напряжений микросхемы (3,3–5 В). Во-вторых, следует обеспечить качественное заземление для минимизации помех.
Рекомендуется использовать фильтрующие конденсаторы на входах питания. Это поможет стабилизировать работу устройства и предотвратить скачки напряжения. Также важно учитывать требования к температурному диапазону, особенно если система будет работать в экстремальных условиях.
Избежание распространённых ошибок.
Некоторые ошибки могут возникнуть при проектировании с использованием ADM3053BRWZ. Например, неправильное подключение выводов микросхемы может привести к сбоям в работе. Чтобы этого избежать, инженеры должны внимательно изучить техническую документацию.
Еще одна распространённая ошибка — недостаточная изоляция между высоковольтными и низковольтными цепями. Это может снизить эффективность гальванической изоляции. Для предотвращения таких проблем рекомендуется использовать печатные платы с достаточным расстоянием между дорожками.
⚠️ Совет: Перед запуском системы обязательно протестируйте её в условиях, максимально приближенных к реальным, чтобы убедиться в стабильности работы микросхемы.
ADM3053BRWZ демонстрирует надёжность, энергоэффективность и универсальность. Эти качества делают его важным компонентом для современных систем связи. Микросхема обеспечивает стабильную передачу данных, защищая оборудование от помех и высоких напряжений. Она подходит для использования в промышленной автоматизации, автомобильной электронике и телекоммуникациях. Благодаря своим характеристикам, ADM3053BRWZ рекомендуется для внедрения в проекты, где требуется высокая производительность и безопасность.
FAQ
Что такое гальваническая изоляция и зачем она нужна?
Гальваническая изоляция — это метод защиты электрических цепей от высоких напряжений и помех. ADM3053BRWZ использует изоляцию до 2,5 кВ, чтобы предотвратить повреждение оборудования и обеспечить стабильную передачу данных в промышленных системах.
💡 Примечание: Гальваническая изоляция особенно важна для безопасности в условиях высоких напряжений.
Подходит ли ADM3053BRWZ для автомобильных систем?
Да, ADM3053BRWZ идеально подходит для автомобильных систем. Его компактный корпус SOIC-20 и совместимость с CAN-протоколами делают его удобным для интеграции в ограниченное пространство современных автомобилей.
Какой диапазон температур поддерживает ADM3053BRWZ?
ADM3053BRWZ работает в диапазоне температур от -40 до +85 °C. Это позволяет использовать его в экстремальных климатических условиях, включая холодные и жаркие промышленные среды.
Какие преимущества даёт интегрированный DC-DC преобразователь?
Интегрированный DC-DC преобразователь снижает количество внешних компонентов, упрощает проектирование и обеспечивает питание для CAN-трансивера. Это ускоряет внедрение микросхемы в системы и повышает их энергоэффективность.
Можно ли использовать ADM3053BRWZ в телекоммуникациях?
Да, ADM3053BRWZ широко применяется в телекоммуникациях. Он обеспечивает надежную передачу данных между узлами сети, устойчив к помехам и подходит для работы в сложных условиях.
⚠️ Совет: Для стабильной работы в телекоммуникациях важно правильно настроить заземление и фильтрацию питания.
