AD9243ASZ,ADI,Chip de adquisición de datos convertidor analógico-digital de alta velocidad
El AD9243ASZ es un chip avanzado diseñado para convertir señales analógicas en datos digitales con alta precisión y velocidad. Este convertidor analógico-digital (ADC) de 12 bits destaca por su capacidad de alcanzar velocidades de conversión de hasta 40 MSPS, lo que lo convierte en una solución ideal para sistemas que requieren procesamiento rápido y eficiente. Su importancia radica en su capacidad para integrarse en aplicaciones críticas como la medicina, la instrumentación industrial y las telecomunicaciones, donde la precisión y la velocidad son esenciales para el rendimiento óptimo de los sistemas de adquisición de datos.
Puntos Clave
El AD9243ASZ es un convertidor analógico-digital de 12 bits que ofrece una velocidad de conversión de hasta 40 MSPS, ideal para aplicaciones que requieren procesamiento rápido.
Su arquitectura pipeline permite una conversión eficiente y de alta precisión, minimizando la latencia y el consumo energético a solo 110 mW.
Este ADC es versátil y se utiliza en sectores críticos como la medicina, la instrumentación industrial y las telecomunicaciones, garantizando resultados confiables.
La resolución de 12 bits del AD9243ASZ asegura que incluso las señales más débiles se capturen con detalle, lo que es esencial en dispositivos médicos.
El diseño compacto y el rango de voltaje de entrada adaptable facilitan la integración del AD9243ASZ en una amplia variedad de dispositivos electrónicos.
Su bajo consumo energético no solo prolonga la vida útil de las baterías en dispositivos portátiles, sino que también reduce los costos operativos en sistemas industriales.
El AD9243ASZ destaca por su capacidad de manejar grandes volúmenes de datos en tiempo real, mejorando la eficiencia y la calidad en aplicaciones de telecomunicaciones.
¿Qué es el AD9243ASZ?
Descripción general
El AD9243ASZ es un convertidor analógico-digital (ADC) diseñado para ofrecer un rendimiento excepcional en aplicaciones que requieren alta velocidad y precisión. Este dispositivo monolítico de 12 bits combina una arquitectura avanzada con características integradas que optimizan su funcionalidad. Entre sus especificaciones más destacadas se encuentran una velocidad de conversión de hasta 40 MSPS, un bajo consumo energético de 110 mW y una alimentación única de +5V. Además, incluye un amplificador de muestra y retención, así como una referencia de voltaje integrada, lo que simplifica su implementación en sistemas complejos.

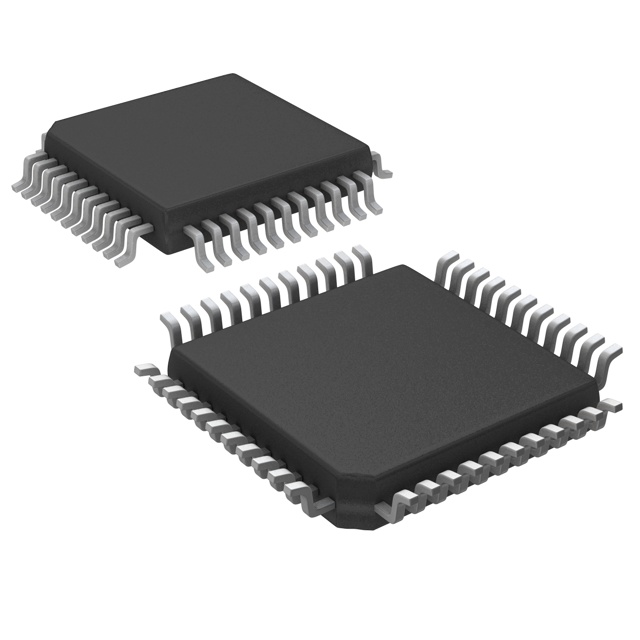

El diseño compacto del AD9243ASZ, con un encapsulado MQFP de 44 pines, facilita su integración en una amplia variedad de dispositivos electrónicos. Su capacidad para mantener una relación señal-ruido de 79 dB y un rango dinámico libre de espurias de 91 dB lo convierte en una opción confiable para aplicaciones críticas. Este ADC también ofrece datos de salida binarios rectos y un indicador de fuera de rango, lo que mejora su versatilidad y facilidad de uso.
Rol en la adquisición de datos moderna
En los sistemas modernos de adquisición de datos, el AD9243ASZ desempeña un papel crucial al convertir señales analógicas en datos digitales con rapidez y precisión. Este proceso es esencial en sectores como la medicina, donde los dispositivos de diagnóstico requieren datos precisos para garantizar resultados confiables. En la instrumentación industrial, este ADC permite monitorear y controlar procesos con alta eficiencia, mientras que en las telecomunicaciones asegura una transmisión de datos clara y sin interrupciones.
La arquitectura pipeline del AD9243ASZ mejora significativamente la velocidad de conversión, lo que lo hace ideal para aplicaciones que demandan procesamiento en tiempo real. Su capacidad para manejar un rango dinámico amplio y minimizar el ruido lo posiciona como una herramienta indispensable en sistemas avanzados de procesamiento de señales. Este ADC no solo optimiza el rendimiento de los sistemas, sino que también reduce la complejidad del diseño, lo que beneficia a ingenieros y diseñadores de sistemas.
Características principales del AD9243ASZ
Resolución de 12 bits
El AD9243ASZ ofrece una resolución de 12 bits, lo que permite convertir señales analógicas en datos digitales con una precisión excepcional. Esta resolución asegura que incluso las variaciones más pequeñas en las señales de entrada se capturen con exactitud. En aplicaciones como la instrumentación médica, esta característica resulta crucial para obtener mediciones confiables y detalladas. Además, la resolución de 12 bits proporciona un equilibrio ideal entre precisión y velocidad, lo que lo hace adecuado para una amplia gama de aplicaciones.
Velocidad de conversión de hasta 40 MSPS
La capacidad del AD9243ASZ para alcanzar velocidades de conversión de hasta 40 MSPS (millones de muestras por segundo) lo posiciona como una solución de alto rendimiento en sistemas que requieren procesamiento rápido. Esta velocidad permite manejar grandes volúmenes de datos en tiempo real, lo que resulta esencial en sectores como las telecomunicaciones y el procesamiento de señales. Por ejemplo, en sistemas de radar o equipos de diagnóstico por imágenes, esta velocidad garantiza que los datos se procesen sin demoras, mejorando la eficiencia general del sistema.
Arquitectura pipeline
El diseño del AD9243ASZ se basa en una arquitectura pipeline, una metodología avanzada que optimiza tanto la velocidad como la eficiencia energética. Este enfoque divide el proceso de conversión en múltiples etapas, permitiendo que varias operaciones se realicen simultáneamente. Según investigaciones sobre diseño de ADCs de canalización, esta arquitectura no solo mejora el rendimiento, sino que también minimiza el consumo de energía, lo que es fundamental en dispositivos portátiles o sistemas con restricciones energéticas.
La arquitectura pipeline también reduce significativamente el tiempo de latencia, lo que resulta beneficioso en aplicaciones que requieren respuestas rápidas. Además, este diseño asegura una alta linealidad y un bajo nivel de ruido, características que son esenciales para mantener la calidad de la señal en aplicaciones críticas como la automatización industrial y la electrónica de consumo.
Rango de voltaje de entrada
El AD9243ASZ admite un rango de voltaje de entrada que lo hace altamente adaptable a diversas aplicaciones. Este rango permite que el dispositivo procese señales analógicas con diferentes niveles de amplitud, asegurando una conversión precisa y eficiente. La referencia de voltaje integrada simplifica la configuración del rango de entrada, eliminando la necesidad de componentes externos adicionales. Esto no solo reduce la complejidad del diseño, sino que también mejora la estabilidad del sistema.
El diseño del rango de voltaje de entrada garantiza que el ADC pueda manejar señales tanto de bajo como de alto nivel sin comprometer la calidad de la conversión. En aplicaciones como la instrumentación médica, esta característica resulta esencial para capturar señales débiles con precisión. Además, en sistemas industriales, el amplio rango de entrada permite monitorear señales de diferentes fuentes, aumentando la versatilidad del dispositivo.
Consumo energético eficiente
El consumo energético del AD9243ASZ se optimiza para cumplir con las demandas de sistemas modernos que requieren alta eficiencia. Este ADC consume solo 110 mW, lo que lo convierte en una opción ideal para dispositivos portátiles y sistemas con restricciones energéticas. La arquitectura pipeline, mencionada en investigaciones sobre diseño de ADCs, juega un papel clave en la reducción del consumo energético al dividir el proceso de conversión en etapas más eficientes.
El bajo consumo energético no solo prolonga la vida útil de las baterías en dispositivos móviles, sino que también reduce los costos operativos en sistemas industriales. Además, la eficiencia energética del AD9243ASZ contribuye a minimizar la generación de calor, lo que mejora la confiabilidad y la durabilidad del sistema en el que se integra. Esta característica lo posiciona como una solución sostenible y de alto rendimiento para aplicaciones críticas.
¿Cómo funciona el AD9243ASZ?
Proceso de conversión analógico-digital
El AD9243ASZ realiza la conversión analógico-digital mediante un proceso eficiente y preciso. Este chip toma señales analógicas de entrada y las transforma en datos digitales que los sistemas electrónicos pueden procesar. Su arquitectura pipeline divide el proceso en varias etapas, lo que permite realizar múltiples operaciones simultáneamente. Cada etapa del pipeline procesa una parte de la señal, asegurando una conversión rápida y precisa.
El amplificador de muestra y retención integrado en el AD9243ASZ captura la señal analógica de entrada y la estabiliza antes de iniciar la conversión. Posteriormente, el ADC utiliza un comparador para evaluar la señal y asignarle un valor digital correspondiente. Este enfoque asegura que incluso las señales más rápidas se conviertan sin pérdida de información. La resolución de 12 bits garantiza que las señales se representen con un alto nivel de detalle, lo que resulta esencial en aplicaciones como la instrumentación médica y el procesamiento de señales.
Ventajas de la arquitectura pipeline
La arquitectura pipeline del AD9243ASZ ofrece múltiples ventajas que mejoran su rendimiento. Este diseño permite que el chip procese datos a alta velocidad, alcanzando hasta 40 MSPS. Al dividir el proceso de conversión en etapas, el pipeline reduce significativamente el tiempo de latencia, lo que resulta crucial en aplicaciones que requieren respuestas en tiempo real.
Otra ventaja clave es la eficiencia energética. La arquitectura pipeline optimiza el consumo energético al realizar operaciones de manera más eficiente. Esto permite que el AD9243ASZ consuma solo 110 mW, lo que lo hace ideal para dispositivos portátiles y sistemas con restricciones energéticas. Además, este diseño asegura una alta linealidad y un bajo nivel de ruido, características esenciales para mantener la calidad de la señal en aplicaciones críticas como la automatización industrial.
Interfaces de salida digital
El AD9243ASZ incluye interfaces de salida digital que facilitan la integración con otros sistemas electrónicos. Estas interfaces proporcionan datos de salida en formato binario recto, lo que simplifica el procesamiento posterior. Además, el chip cuenta con un indicador de fuera de rango que alerta cuando la señal de entrada excede los límites establecidos, garantizando un monitoreo constante y preciso.
La compatibilidad de las interfaces digitales del AD9243ASZ con una amplia gama de dispositivos lo convierte en una solución versátil. En aplicaciones como las telecomunicaciones, estas interfaces aseguran una transmisión de datos clara y sin interrupciones. En sistemas médicos, permiten que los dispositivos de diagnóstico procesen datos con rapidez y precisión, mejorando la calidad de los resultados.
Aplicaciones del AD9243ASZ en la adquisición de datos
El AD9243ASZ se ha convertido en una herramienta esencial en diversos sectores gracias a su capacidad para realizar conversiones analógico-digitales rápidas y precisas. Su diseño avanzado y su arquitectura pipeline lo hacen ideal para aplicaciones que requieren alta velocidad y eficiencia energética. A continuación, se destacan algunos de los principales campos donde este ADC de 12 bits desempeña un papel crucial.
Sistemas médicos
En el ámbito médico, el AD9243ASZ se utiliza ampliamente en dispositivos de diagnóstico como tomógrafos, ecógrafos y monitores de signos vitales. Estos equipos dependen de la conversión precisa de señales analógicas provenientes de sensores para generar datos digitales que los sistemas puedan procesar. La resolución de 12 bits del ADC garantiza que incluso las señales más débiles, como las provenientes de sensores cardíacos o de imágenes por ultrasonido, se capturen con un alto nivel de detalle.
La velocidad de conversión de hasta 40 MSPS permite que los dispositivos médicos procesen datos en tiempo real, lo que resulta esencial en situaciones críticas como el monitoreo de pacientes en unidades de cuidados intensivos. Además, el bajo consumo energético del AD9243ASZ prolonga la vida útil de los equipos portátiles, como los monitores de presión arterial, mejorando su eficiencia operativa.
Instrumentación industrial
En la industria, el AD9243ASZ se emplea en sistemas de control y monitoreo que requieren alta precisión y velocidad. Por ejemplo, en la automatización de procesos, este ADC convierte señales analógicas de sensores de temperatura, presión o flujo en datos digitales que los controladores utilizan para ajustar parámetros en tiempo real. Esto asegura un funcionamiento eficiente y preciso de las máquinas.
La arquitectura pipeline del ADC minimiza la latencia, lo que resulta crucial en aplicaciones industriales donde los sistemas deben responder rápidamente a cambios en las condiciones operativas. Además, su capacidad para manejar un amplio rango de voltaje de entrada lo hace adaptable a diferentes tipos de sensores y fuentes de señal. Esto simplifica el diseño de sistemas industriales complejos y mejora su versatilidad.
Telecomunicaciones
En el sector de las telecomunicaciones, el AD9243ASZ desempeña un papel fundamental en la transmisión y recepción de señales. Este ADC se utiliza en estaciones base, sistemas de radar y equipos de comunicación por satélite, donde la conversión rápida y precisa de señales es esencial para garantizar una transmisión de datos clara y sin interrupciones.
La velocidad de conversión de 40 MSPS permite procesar grandes volúmenes de datos en tiempo real, lo que mejora la calidad de las comunicaciones y reduce la latencia. Además, las interfaces de salida digital del ADC facilitan su integración con otros componentes electrónicos, optimizando el diseño de sistemas de telecomunicaciones avanzados. Su bajo consumo energético también contribuye a reducir los costos operativos en infraestructuras de red.
Electrónica de consumo
El AD9243ASZ desempeña un papel clave en la electrónica de consumo al ofrecer una conversión analógico-digital rápida y precisa. Este ADC de 12 bits se integra en dispositivos que requieren un procesamiento eficiente de señales para garantizar un rendimiento óptimo. Su diseño compacto y su bajo consumo energético lo convierten en una opción ideal para productos electrónicos modernos.
En dispositivos como televisores inteligentes, cámaras digitales y sistemas de audio de alta fidelidad, el AD9243ASZ asegura una calidad de señal superior. Por ejemplo, en cámaras digitales, este ADC convierte las señales analógicas capturadas por los sensores de imagen en datos digitales con alta resolución. Esto permite obtener imágenes nítidas y detalladas, incluso en condiciones de iluminación complejas.
Los sistemas de audio también se benefician de la arquitectura pipeline del AD9243ASZ, que minimiza la latencia y mejora la calidad del sonido. Este diseño asegura que las señales de audio se procesen con precisión, eliminando distorsiones y preservando la fidelidad del sonido original. Además, su capacidad para manejar un amplio rango dinámico lo hace adecuado para dispositivos que requieren un rendimiento acústico excepcional.
El bajo consumo energético del AD9243ASZ prolonga la vida útil de las baterías en dispositivos portátiles como reproductores de música y cámaras de acción. Esto no solo mejora la experiencia del usuario, sino que también reduce el impacto ambiental al optimizar el uso de energía. Según estudios sobre diseño de ADCs de canalización, esta eficiencia energética se logra gracias a la metodología avanzada utilizada en su desarrollo.
En resumen, el AD9243ASZ se posiciona como una solución versátil y eficiente para la electrónica de consumo. Su capacidad para combinar alta velocidad, precisión y bajo consumo energético lo convierte en un componente esencial en dispositivos que buscan ofrecer un rendimiento superior y una experiencia de usuario mejorada.
Ventajas y limitaciones del AD9243ASZ
Ventajas
El AD9243ASZ ofrece múltiples beneficios que lo convierten en una opción destacada para sistemas de adquisición de datos. Su resolución de 12 bits garantiza una conversión precisa de señales analógicas a digitales, capturando incluso las variaciones más sutiles. Esta característica resulta esencial en aplicaciones como la instrumentación médica, donde la precisión es crítica para obtener resultados confiables.
La velocidad de conversión de hasta 40 MSPS permite procesar grandes volúmenes de datos en tiempo real. Este rendimiento lo hace ideal para sectores como las telecomunicaciones y el procesamiento de señales, donde la rapidez es un factor determinante. Además, su arquitectura pipeline optimiza tanto la velocidad como la eficiencia energética, reduciendo el consumo a solo 110 mW. Esto lo convierte en una solución adecuada para dispositivos portátiles y sistemas con restricciones energéticas.
El diseño compacto del AD9243ASZ, junto con su rango de voltaje de entrada adaptable, facilita su integración en una amplia variedad de aplicaciones. Este ADC puede manejar señales de diferentes niveles de amplitud sin comprometer la calidad de la conversión. Además, sus interfaces de salida digital simplifican la conexión con otros sistemas electrónicos, mejorando la versatilidad del dispositivo.
Limitaciones
Aunque el AD9243ASZ destaca en múltiples aspectos, su rendimiento puede depender de las condiciones específicas de la aplicación. Por ejemplo, en sistemas que requieren resoluciones superiores a 12 bits, este ADC podría no ser la opción más adecuada. Asimismo, su velocidad de conversión, aunque alta, podría no satisfacer las demandas de aplicaciones extremadamente avanzadas que requieren tasas superiores a 40 MSPS.
En ciertos entornos industriales con temperaturas extremas, el rendimiento del dispositivo podría variar. Aunque su diseño es robusto, las condiciones ambientales pueden influir en su estabilidad y precisión. Por lo tanto, es importante evaluar cuidadosamente las necesidades del sistema antes de seleccionar este ADC.
El AD9243ASZ destaca como un ADC de alta velocidad y precisión, diseñado para satisfacer las demandas de sistemas modernos de adquisición de datos. Su resolución de 12 bits, velocidad de conversión de hasta 40 MSPS y arquitectura pipeline lo convierten en una herramienta esencial en sectores como la medicina, la instrumentación industrial y la electrónica de consumo. Este chip ofrece una combinación única de rendimiento, eficiencia energética y versatilidad, lo que lo posiciona como una opción confiable para ingenieros y diseñadores que buscan optimizar sus sistemas con tecnología avanzada.
FAQ
¿Qué hace único al AD9243ASZ en comparación con otros ADCs?
El AD9243ASZ destaca por su combinación de velocidad y precisión. Ofrece una resolución de 12 bits y una velocidad de conversión de hasta 40 MSPS. Además, su arquitectura pipeline asegura un rendimiento eficiente y un bajo consumo energético. Comparado con otros ADCs, el AD9243ASZ proporciona un rango dinámico libre de espurias de 91 dB y una relación señal-ruido de 79 dB, lo que lo hace ideal para aplicaciones críticas.
¿En qué aplicaciones se utiliza comúnmente el AD9243ASZ?
El AD9243ASZ se emplea en sectores como la medicina, la instrumentación industrial, las telecomunicaciones y la electrónica de consumo. En dispositivos médicos, permite procesar señales con alta precisión. En la industria, se utiliza para monitorear y controlar procesos. En telecomunicaciones, asegura una transmisión de datos clara. En electrónica de consumo, mejora el rendimiento de dispositivos como cámaras digitales y sistemas de audio.
¿Qué ventajas ofrece la arquitectura pipeline del AD9243ASZ?
La arquitectura pipeline permite dividir el proceso de conversión en múltiples etapas. Esto mejora la velocidad de procesamiento y reduce la latencia. Además, optimiza el consumo energético, lo que resulta beneficioso para dispositivos portátiles. Este diseño también asegura una alta linealidad y un bajo nivel de ruido, características esenciales para aplicaciones que demandan alta calidad de señal.
¿Cómo se compara el AD9243ASZ con otros ADCs en términos de consumo energético?
El AD9243ASZ consume solo 110 mW, lo que lo convierte en una opción eficiente para sistemas con restricciones energéticas. Su diseño optimizado supera a muchos ADCs que requieren mayor energía para operar. Esto lo hace ideal para dispositivos portátiles y sistemas que buscan minimizar el consumo de energía sin comprometer el rendimiento.
¿Qué rango de voltaje de entrada admite el AD9243ASZ?
El AD9243ASZ admite un rango de voltaje de entrada adaptable, lo que lo hace versátil para diversas aplicaciones. Este rango permite procesar señales analógicas con diferentes niveles de amplitud sin comprometer la precisión. Además, incluye una referencia de voltaje integrada que simplifica su configuración y mejora la estabilidad del sistema.
¿Qué hace que el AD9243ASZ sea adecuado para sistemas médicos?
El AD9243ASZ ofrece una resolución de 12 bits y una velocidad de conversión de 40 MSPS, lo que asegura la captura precisa de señales débiles, como las provenientes de sensores cardíacos. Su bajo consumo energético prolonga la vida útil de dispositivos médicos portátiles. Además, su arquitectura pipeline garantiza un procesamiento rápido y confiable, esencial en equipos de diagnóstico.
¿Cómo mejora el AD9243ASZ los sistemas de telecomunicaciones?
El AD9243ASZ asegura una conversión rápida y precisa de señales, lo que resulta crucial en la transmisión y recepción de datos. Su velocidad de 40 MSPS permite manejar grandes volúmenes de información en tiempo real. Las interfaces de salida digital facilitan su integración con otros sistemas, optimizando el diseño de infraestructuras de telecomunicaciones avanzadas.
¿Qué beneficios aporta el AD9243ASZ a la electrónica de consumo?
El AD9243ASZ mejora la calidad de señal en dispositivos como cámaras digitales y sistemas de audio. Su arquitectura pipeline minimiza la latencia, asegurando imágenes nítidas y sonido de alta fidelidad. Además, su bajo consumo energético prolonga la duración de las baterías en dispositivos portátiles, mejorando la experiencia del usuario.
¿Qué diferencia al AD9243ASZ de otros ADCs en términos de rendimiento?
El AD9243ASZ combina una resolución de 12 bits con una velocidad de conversión de 40 MSPS, características que no siempre se encuentran juntas en otros ADCs. Su arquitectura pipeline y su bajo consumo energético lo posicionan como una solución avanzada para aplicaciones que requieren alta velocidad y precisión. Además, su rango dinámico libre de espurias de 91 dB lo hace destacar en aplicaciones críticas.
¿Es fácil integrar el AD9243ASZ en sistemas existentes?
Sí, el diseño compacto del AD9243ASZ y sus interfaces de salida digital simplifican su integración en sistemas electrónicos. Su rango de voltaje de entrada adaptable y su referencia de voltaje integrada eliminan la necesidad de componentes adicionales. Esto reduce la complejidad del diseño y facilita su implementación en una amplia variedad de aplicaciones.
